AutoCADT20天正建筑如何绘制柱子？
工具/原料
- AutoCAD2014
- T20天正建筑V4.0
- 来源根基创经验，非经本人许可请勿转载
1.尺度柱
- 1

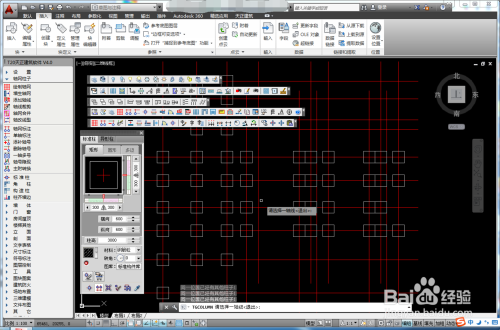

首先利用天正东西绘制好轴网，然后依次选择【轴网柱子】》【标注柱】选项，打开【标注柱】对话框。
- 2
接着输入柱子【横标的目的】、【纵标的目的】及【柱高】参数值，并设置好柱子的【材料】及【外形】等参数，然后在画图区域中，指定好标注柱的位置即可。
2.角柱
- 1
角柱是指位于建筑角部、与柱的正交的两个偏向各只有一根框架梁与之相连的框架柱。在天正东西栏中，依次选择【轴网柱子】》【角柱】选项。
- 2

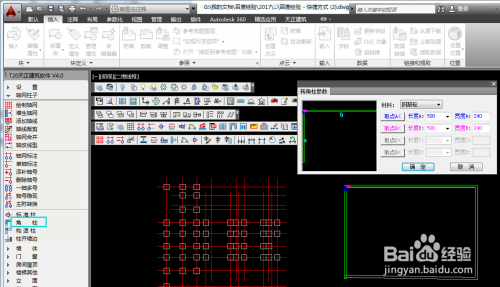

按照号令行提醒，在画图区域中，选择所需墙角，然后在【转角柱参数】对话框中，设置好角柱长度和宽度值，单击【确定】按钮即可完当作操作，如图。
3.机关柱
- 1
在衡宇的砌体内部设置钢筋混凝土柱并与圈梁毗连，增强建筑物的不变性的钢筋混凝土柱凡是就被称为机关柱。接着在天正东西栏【轴网柱子】》【机关柱】。
- 2
按照号令行提醒，选择好所需墙角，在【机关柱参数】对话框中，设置好机关柱的尺寸，单击【确定】按钮完当作绘制操作。
注重事项
- 若是帮忙到您，请投票、存眷和点赞也算对我分享的一种承认吧，感谢。
- 凡是在绘制好建筑墙体后，才可进行【角柱】及【机关柱】绘制操作。不然将无法拔取墙角，并进行绘制操作。
