CAD批量打印任意加长图纸

一张图中有大小纷歧样的图纸怎么批量打印？这个问题必定很多人碰到过，分批打印不异大小的图框，成果发现太乱了。这里教大师一个很是好的方式。

1最好用的CAD批量打印机SmartBatchPlot利用指南

工具/原料

• AUTOCAD2010及以上版本
• CAD批量打印SmartBatchPlot

方式/步骤

1. 1

   打开要批量打印的图纸。可以看出图中有三种分歧尺寸的图框。


2. 2

   安装好SmartBatchPlot，该软件会主动添加一个含有常用尺度和加长纸张的打印机---DWG TO PDF-SBP，并用SBP或者SmartBatchPlot号令打开软件，进入设置界面。


3. 3

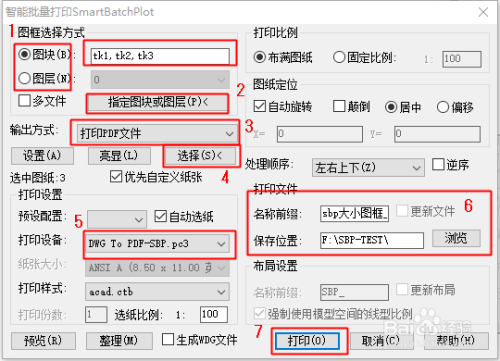

   按照上图进行设置。

   【1】暗示图框类型，是图块图框就选图块，本图的图框为图块。

   【2】指定图块图框的名称，可以多选，若为图层图框则为指定图框地点图层。图块定名的编纂栏中是可以手动输入的，多个图块可用逗号离隔。

   【3】输出体例选择“打印PDF文件”，这个和PDF打印机是匹配的。

   【4】选择需要打印的图纸，框选即可。

   【5】选择指定的打印机，这里选择DWG TO PDF-SBP打印机，因为该打印机含有所需的纸张。

   【6】因为是输出PDF文件，所以要指定文件名称和保留位置。

   【7】最后提交打印。


4. 4

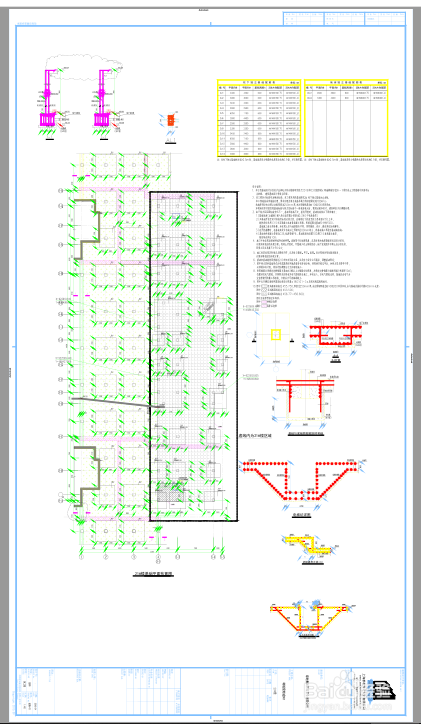

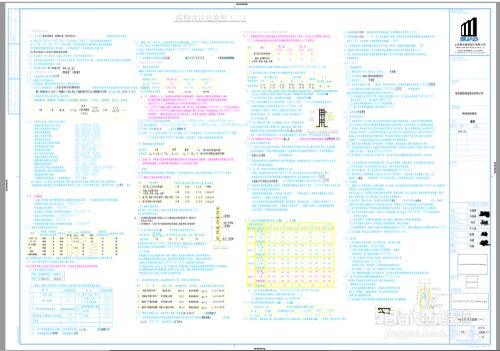

   查抄打印当作果。打开打印日记，里面有对应文件的纸张尺寸，可以查抄打印是否准确。



注重事项

• 如有不懂的处所可以用AboutSmartBatchPlot号令获取作者帮忙。
