在利用CAD画图过程中，经常碰着因为非实线（如虚线，点划线，双点划线等）比例较小，造当作非实线线型不放年夜到必然水平，看起来就像是实现一样，本教程将介绍如何经由过程设置线型比例来巧妙地避免这一现象。
工具/原料
- CAD
- 以CAD2014为例，同样合用于CAD其他版本
方式/步骤
- 1
首先是打开CAD应用。
- 2
教程以两条非实线（虚线和点划线）为例，画非实线具体操作如下：

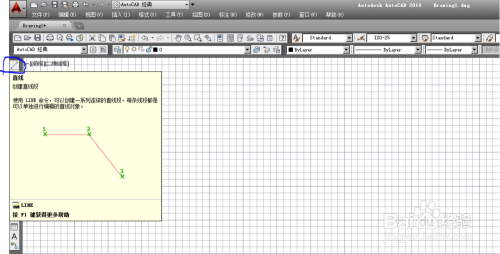

a. 点击东西栏中的直线按钮，如图所示。
- 3

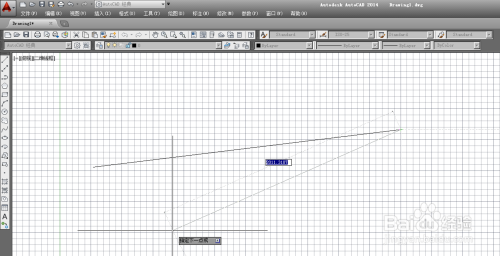

b. 然后在画图区域鼠标左键单击两点。
- 4

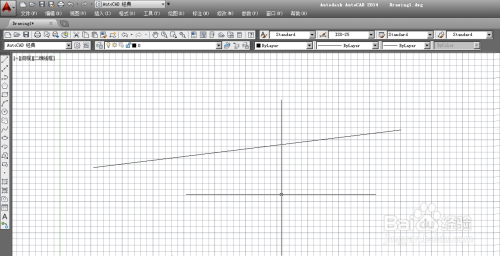

c. 按下ESC键可以打消编纂状况，如图所示，此时一条直线就画好了。
- 5

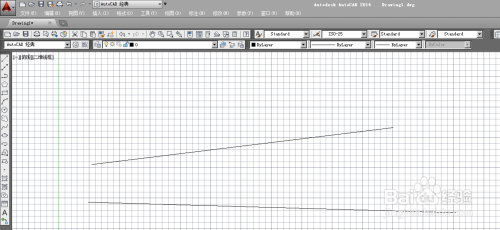

d. 依造此法，再绘制一条直线。
注重此时的两条直线是实线。
- 6

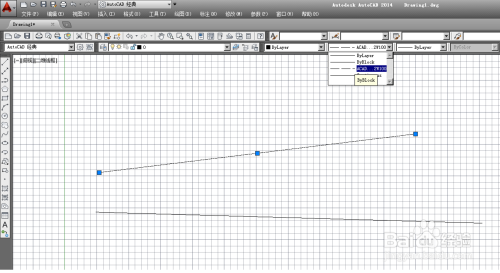

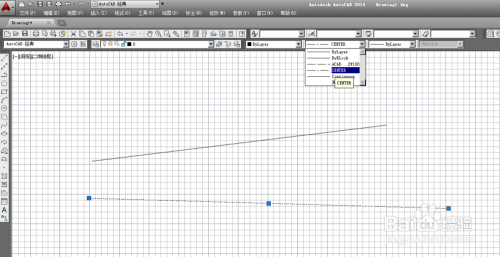

将两条实线更改线型为虚线和点划线。以虚线为例，具体操作：先选中直线，然后在线型区选择线型为虚线即可。若线型选择区没有，需要选择其他先加载添加虚线/点划线线型。
- 7

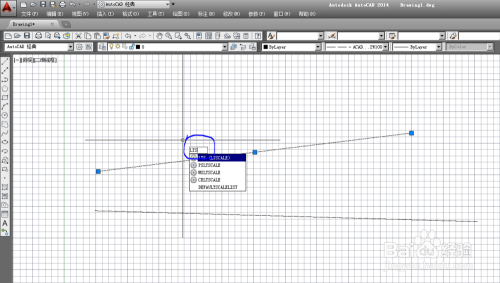

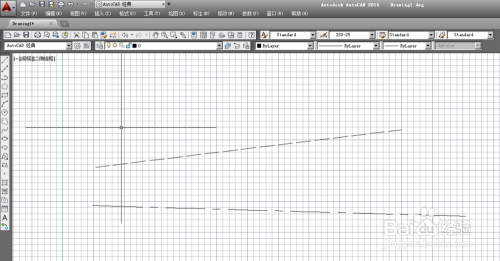

先选中此中肆意一条直线（以虚线为例），然后输入号令lts（大小写都行），按下空格键（或Enter键）之后，再输入比例参数，为了结果更佳，教程输入参数为10，结果如图所示，两条非实现都放年夜了比例，在统一大小的窗口视角已经有较着的区别。
