用Plant 3D 可以进行管道的安插，相对二维而言速度有了很年夜的晋升，并且还可以按照三维的直接抽出轴测图和材料表，让设计变得本来越简单！
工具/原料
- 电脑（设置装备摆设要高一点的）
- AutoCAD Plant 3D 2015-2019
方式/步骤
- 1

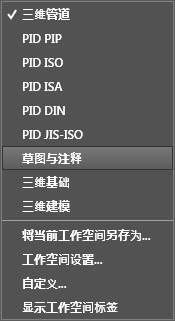

第一步、进入三维管道的工作空间
- 2

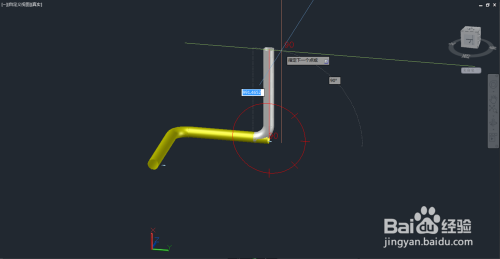

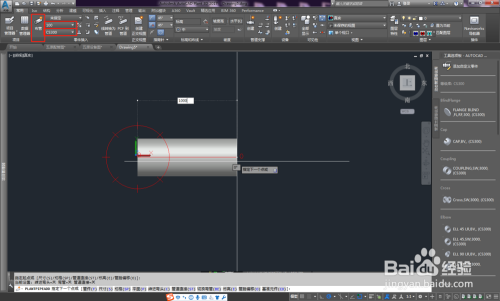

第二步、点击常用东西栏>布管，选择合适的管径和品级库。（品级库指的是分歧材质分歧尺度的管道里面的管道大小、管件、紧固件、阀门等都分歧）指定起点就可以布管了，在布管的过程中可以输入管道长度
- 3

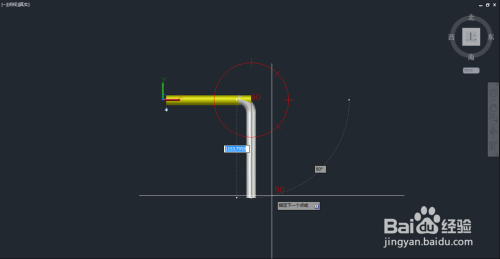

第三步、朝分歧的 偏向安插，它会主动生当作弯头，角度的话上面有指南针可以节制，当我们需要改变布管的平面时，按P快捷键就可以改变它的绘制平面。（可以按shit加鼠标中键转换视角）
- 4

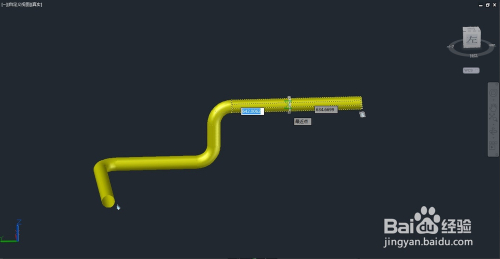

第三步、当你点击一段管道的时辰会呈现图纸所示的夹点，夹点1按住移动可以改变管道的位置的长度；夹点2可以继续进行布管；夹点3将会在直管上生当作一个三通；夹点4可以改变管道的标高（你可以按Tab键切换BOP、COP、TOP确定标高）；夹点5可以替代管件
- 5
第四步、我们可以对管道增添一些法兰阀门等，在右边有一个动态管道品级库，可以从里面选择需要的工具，放到管道上面，放的时辰可以定位置，若是对本身定的位置不对劲还可以拉动管件进行移动
- 6
第五步、确定了需要加的阀门、管件、管道长度、管道标高，加上本身多操练就可以很快的布好管了！
注重事项
- 若是感觉对你有效，麻烦投个票，感谢了！有问题的话也接待私信！
