UG12.0中如何用钣金创建一个带孔的圆环

  一个带孔的圆环。如何在UG钣金模式中建立出来呢？

工具/原料

• UG12.0

方式/步骤

1. 1

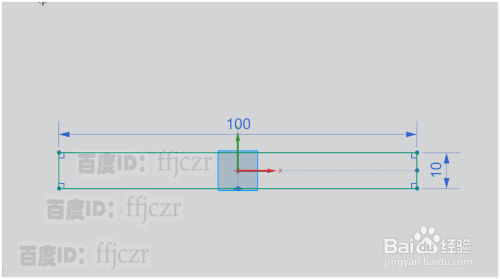

     首先绘制凸起块的轮廓，此凸起块为矩形，长为100，宽为10；凸起块的厚度为1.


2. 2

     选用折边弯边，要折边的边为凸起块上概况一端的边，折弯半径为：99.9（不 能年夜于凸起块的长）。获得一个折弯当作的圆环。


3. 3

     选用伸直号令，固定面或边为圆环一端外概况的一条短边；折弯的面为圆环最外面。


4. 4

     确定伸直后 ，原本的圆环被伸直了，测量距离为629（也就是圆环的周长）.记住这数，一会有效。


5. 5

     选法标的目的开孔号令，以伸直后的面为草绘平面，在伸直的圆环上绘出要开孔的直 径为6，第一个孔的中点定位在端面上；用直线阵列的体例对圆进行阵列，数目为20，跨距为629（圆环的周长）。


6. 6

     回到法标的目的开孔，点确定后，伸直的圆环即开好了孔。


7. 7

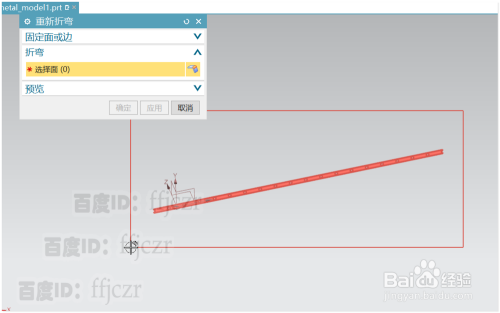

     选用从头折弯号令，弹出对话框后直接框选所有的面即可。伸直的圆环会再次折弯回本来的状况，不外这时圆环上已带上了一排孔。
