如何在CAD中使用镜像与阵列等方式绘制图形

在CAD画图中，会利用到良多的号令，今上帝要讲如何利用镜像与阵列来绘制图形。

工具/原料

• CAD2007
• 电脑

方式/步骤

1. 1

   打开CAD2007软件，并在画图区域绘制100*80的矩形


2. 2

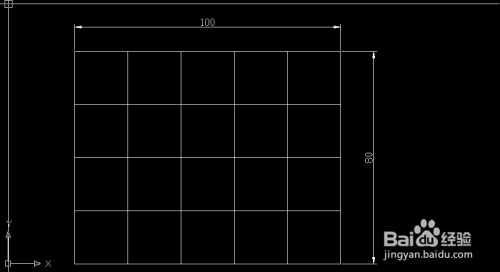

   再操纵偏移东西，将纵横偏向都绘制当作相距20的格线


3. 3

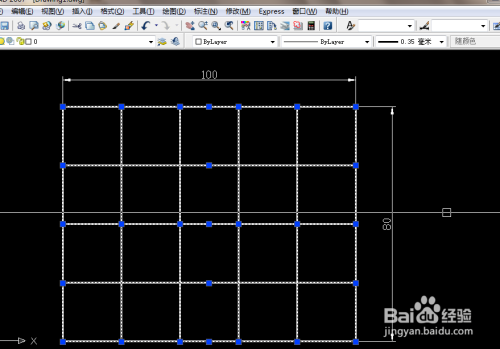

   将格线的线宽设置为0.35mm，并打开线宽显示


4. 4

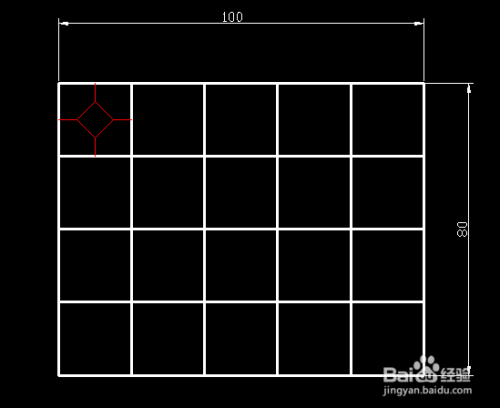

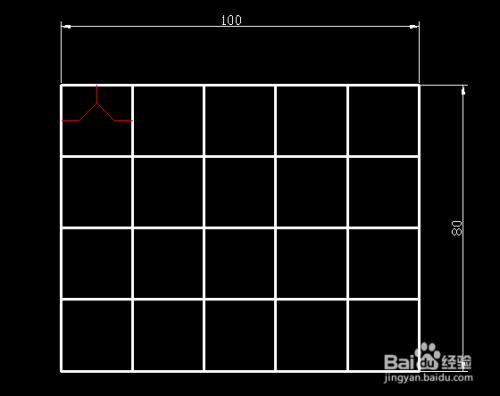

   在最左上角的位置，绘制如图所示的图形，并操纵镜像号令填充整个左上角的风雅格


5. 5

   点击“点窜/阵列”，弹出阵列对话框


6. 6

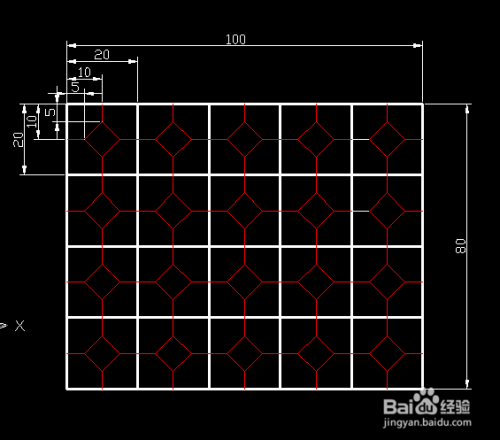

   选择矩形阵列，并输入“行”的数值与“列”的数值，以及行的偏移距离与列的偏移距离，最后获得图形如下。标注相关的尺寸，获得最终的图形。
