UG12.0版本的钣金模块更新了折弯这一号令，习惯了以前版本的折弯中有绘制草图的选项；但12.0版的却打消了。那么建模过程中拐角呈现干与 问题该如何解决呢。
工具/原料
- UG12.0
方式/步骤
- 1
下面用一个简单的例子来申明。利用钣金模式建立一个90度内折钢槽。
首先，按照以前版本的方式来建立，看看其问题的地点。选用轮廓弯边号令，以
XZ面为草绘截面的平面，以坐标原点为交点，别离绘出二条互相垂直线，在Y轴上的长为70，在X轴上的长为50.

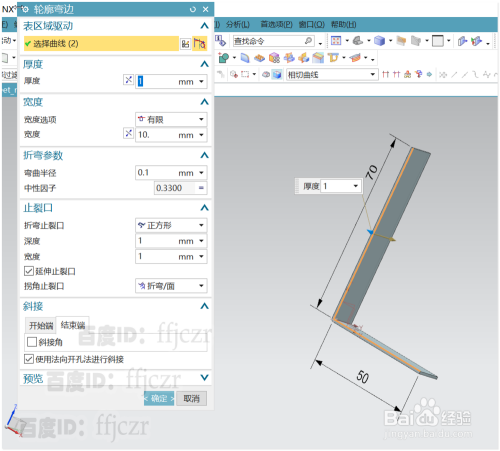

回到轮廓弯边对话框，厚度为1，宽度选项为有限，值为10；弯曲半径为0.1。确定后获得钢槽的根基体。
- 2

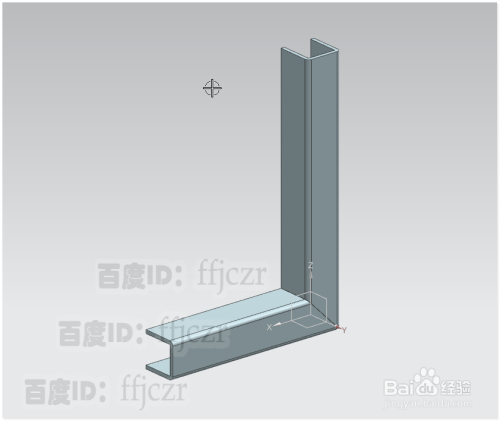

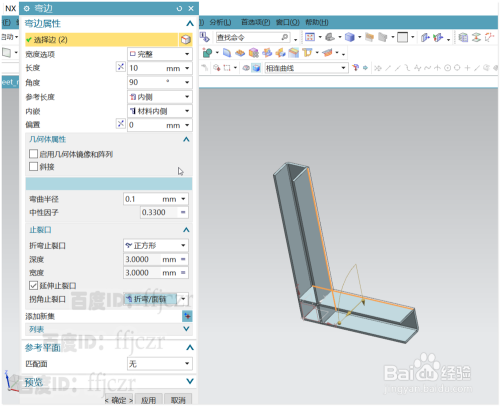

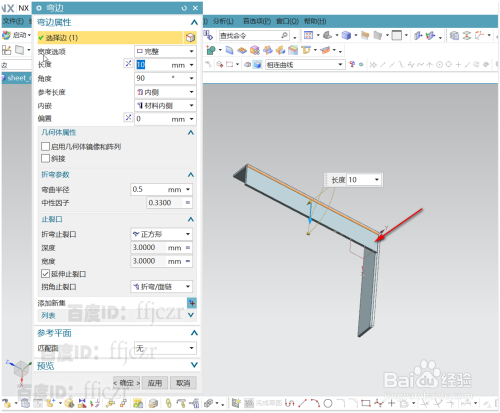

选用折弯号令，按图选择所示的边（折弯的边可以多选），宽度选项为完整，长度为10，角度为90度，折弯半径为0.5，确定后获得一个90度的折弯。这时可以看到两个折弯的拐角处发生了干与，如许的钣金布局是不合理的。
- 3
如何解决上面发生的问题呢？
若是是以前版本的折弯，是可以从头界说折弯的截面线来解决；但在12.0版本中打消了这个选项，若是想要在不改变今朝的折弯状况下解决问题，可以用倒角号令完当作。别离对双方倒45度的角。即可解决干与的问题。
- 4
但若是要再次折弯，仍是会发生干与的。这显然不是解决问题的好方式。
- 5

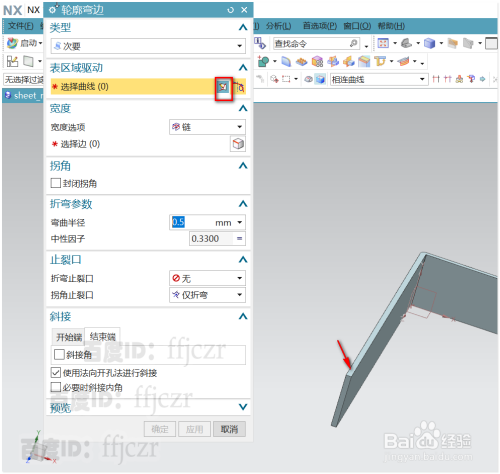

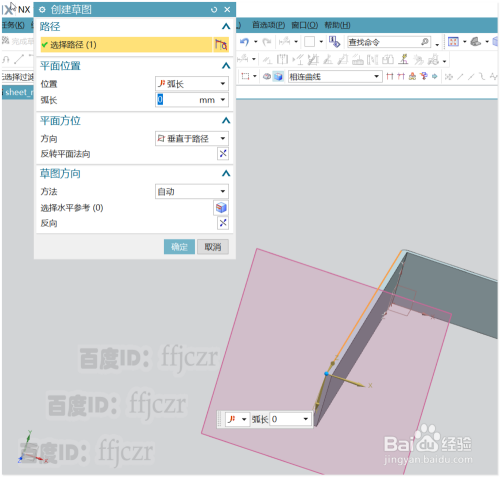

回到第一步获得的轮廓弯边，选择绘制截面，按图示选择弯边的最外边作为草绘的路径，弧长为0。偏向为垂直于路径。
- 6

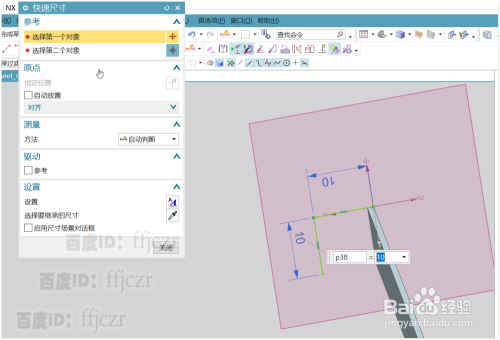

在草绘中，以新的坐标原点为端点，标的目的T1偏向绘出一垂直线，长为10；再在该直线的另一端点绘一条与之垂直的线，长为10.这二条线即为槽钢的折弯截面线。
- 7

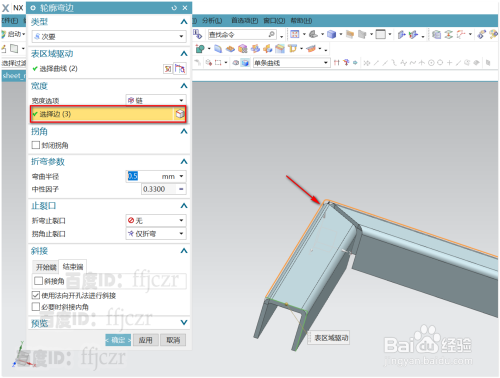

回到轮廓弯边对话框，宽度选项为链，链的选择为折弯的最年夜轮廓边（如图所示），此时即可获得合理的折弯结果。
- 8

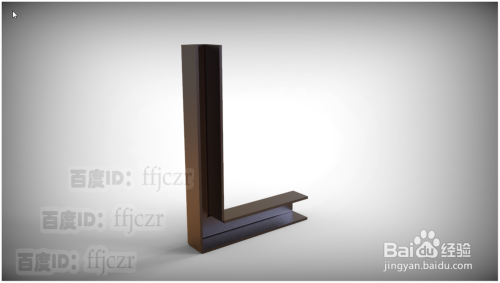

模子上拐角的启齿太年夜了，双击回到轮廓弯边号令；在拐角选项中，勾选封锁拐角，在处置选项中选择合适的封锁选项。这里选择封锁，即可看到拐角获得完美的处置。
