直柄麻花钻的模子，本家儿要经由过程拉伸实体与管道进行布尔运算获得；下面来看下其建立过程吧。
工具/原料
- UG12.0
方式/步骤
- 1

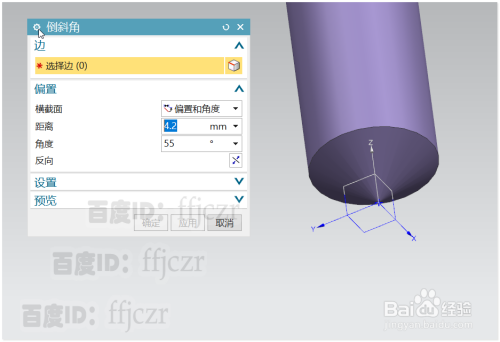

在建模模式中建立圆柱体，矢量为为Z轴，定点为坐标原点；直径为12，高度为135.确定后完当作圆柱体的建立，选用倒斜角号令，对圆柱体的底端边倒4.2X55度的斜角。
- 2

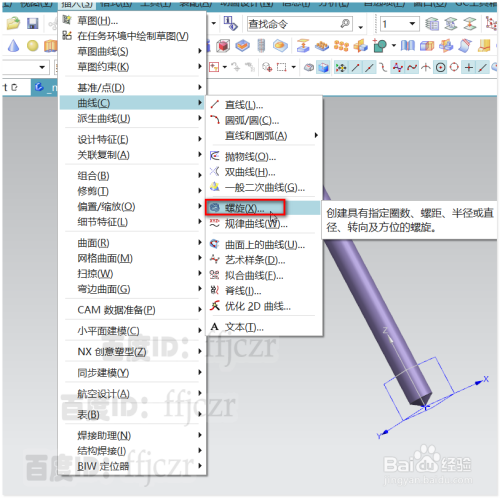

鼠标点开插入菜单栏，选择曲线中的螺旋线；螺旋线的半径为6，螺距为45，圈数为2，定点为坐标原点。
- 3

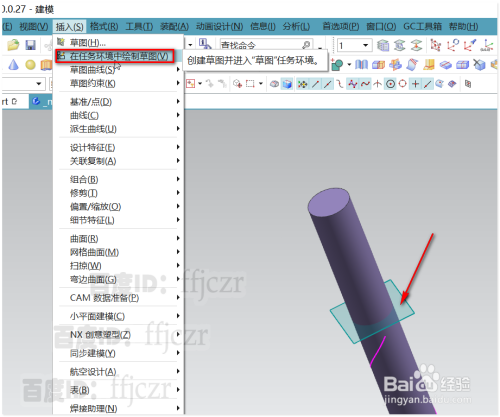

建立新的基准平面，类型为某一距离；选择的平面为圆柱体的上端面，偏置距离为-40；选用在使命情况绘草图，以新建的基准平面为草绘平面；在草图中以坐标原点为圆心绘出一向径为20的圆。
- 4
鼠标点开插入菜单栏，选择派生曲线中的桥接；在桥接对话框中，肇端对象为上步绘的圆，终止对象为螺旋线；点窜与圆桥接的毗连值为30%。
- 5
选用管号令，路径为上步建立的螺旋线和桥接发生的线。管的外径为6，布尔模式为减去；获得钻头的开槽结果。
- 6
选用抽取几何体特征，抽取的面为上步的开槽面。如图所示。
- 7
选用管号令，路径为上步抽取片体的边线。管的外径为1，布尔模式为无。
- 8

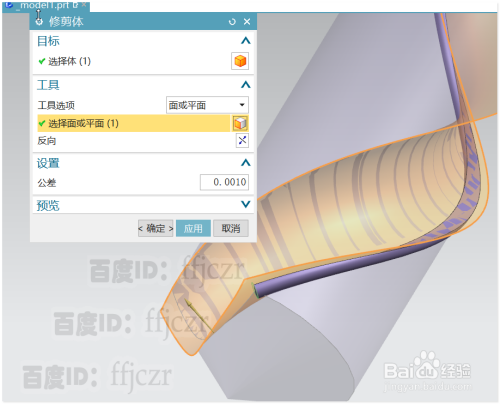

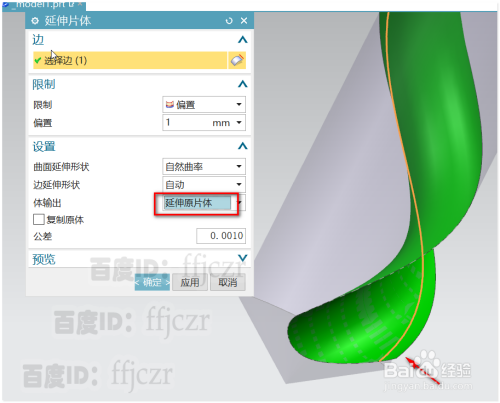

选用延长片体，延长的边为上步管用过的路径。偏置距离为1，抽取片体的两头也进行1的偏置。选用修剪体号令，方针为第7步建立的管，修剪平面则为延长后的片体。
- 9

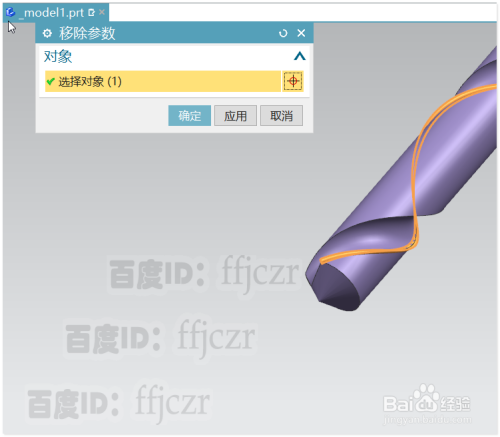

选中修剪后的管，将其参数移除；选用布尔归并号令，将修剪后移除参数的管与本家儿体归并。
- 10
选用阵列特征号令，要阵列的对象为：管、体、归并体；以圆形的体例阵列，定点为坐标原点，数目为2，跨角为180度。确定后即可获得另一条开槽。
- 11
细节的调整
选用拉伸号令，以XY面为草绘平面，在草图中以坐标原点为圆心绘直径为12的圆；回到拉伸对话框，矢量为Z正标的目的，起头值为0，竣事值为151；布尔运算为订交，偏置为单侧，值为0.15；确定后即可获得钻头的外刃布局。
- 12

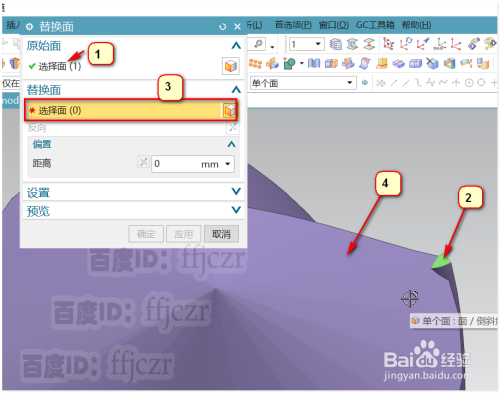

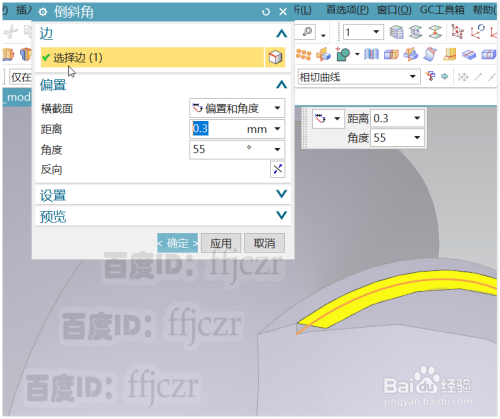

选用同步建模的替代面号令，将钻头底面长出来的外刃替代当作底部的圆锥面；对外刃与本家儿体订交处进行倒0.3x55度的角。

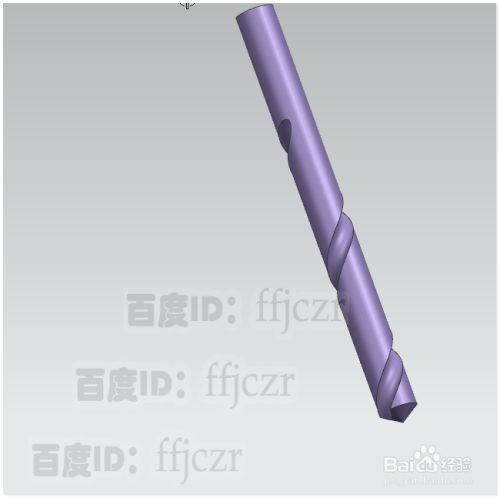

直柄麻花钻的模子建立完当作。
