在AutoCAD机械制图中，箭头的绘制和利用长短常频仍的，在机械设计图纸里的标注和申明等都离不开箭头的利用。可是箭头并不是随意绘制的，也有一些简单的尺寸要求，如下图所示。这篇经验本家儿要教会读者如何运用AutoCAD里面的多段线绘制箭头。
工具/原料
- 电脑
- AutoCAD2014
方式/步骤
- 1
新建空白文档。
- 2

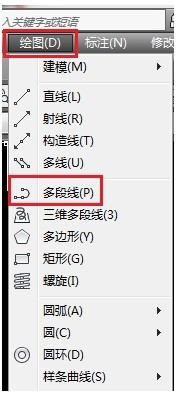

绘制指引线。单击【画图】面板中的【多段线】按钮。
- 3
在画图区的肆意处单击作为起点，然后设置宽度值。指引线的起点和终点宽度值需一致。
- 4
鼠标光标标的目的右移动，引出追踪线确保程度，输入指引线的长度，号令行操作过程如下：
- 5

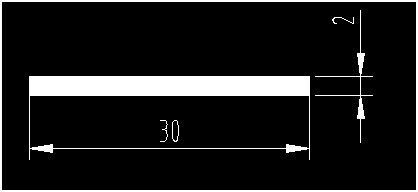

绘制好的指引线如下图所示：
- 6
设置箭头起点宽度。号令行提醒指定下一点，这时可以设置箭头的起点宽度，号令行操作过程如下。
- 7
光标标的目的右移动，引出追踪线确保程度，输入箭头的长度（为起点宽度的4倍），号令行操作如下：
- 8
光标标的目的右移动，引出追踪线确保程度，输入箭头的长度（为起点宽度的4倍），号令行操作如下：
- 9
绘制好的箭头如下：
