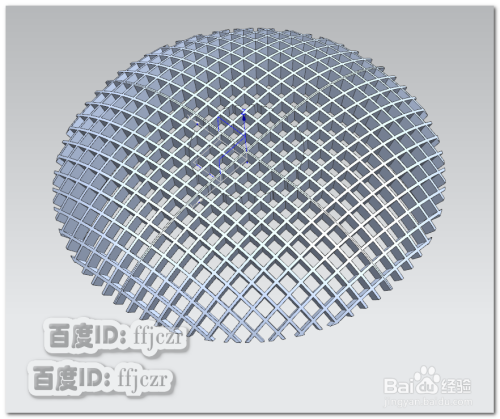

如图所示，模子为带有弧面的的网罩造型。一路来看是如何实现的吧。
工具/原料
- UG12.0
方式/步骤
- 1

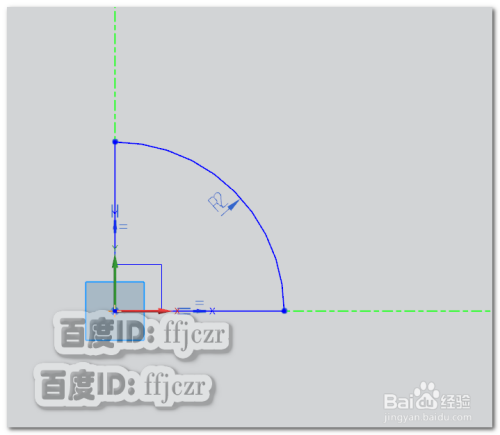

在钣金模式中，选用凸起块号令；以XY面为草绘平面。在草绘模式中，以坐标原点为圆心绘出直径为4的圆，别离在X轴和Y轴上绘一要长为2的直线；用修剪号令将多余的曲线去失落，保留第一象限上的圆弧。获得本次凸起块的截面线。
- 2

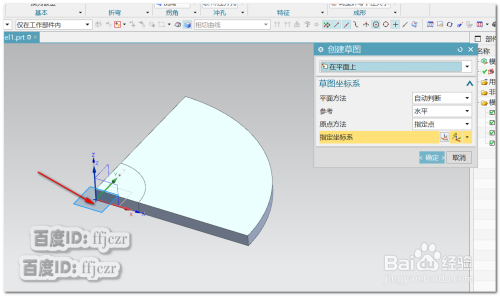

回到凸起块对话框，将凸起块的厚度点窜为0.5.确定后即可获得本次的凸起块模子。
- 3

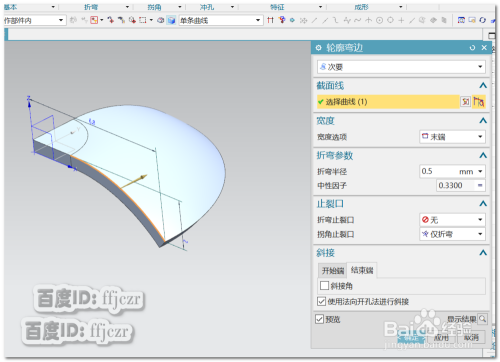

选用轮廓弯边号令，选择上步凸起块圆弧面的上边作为截面线的路径；在草绘中以新坐标原点为端点，在第四象限上绘出一与X轴（N1）相切的圆弧，圆弧的下端点与坐标原点的距离为2，到原坐标原点的距离为6.8.
确定后回到轮廓弯边对话框，宽度选项为结尾，折弯半径为0.5；其它参数不变。点确定后，即可获得一个带有弧面的钣金模子。
- 4

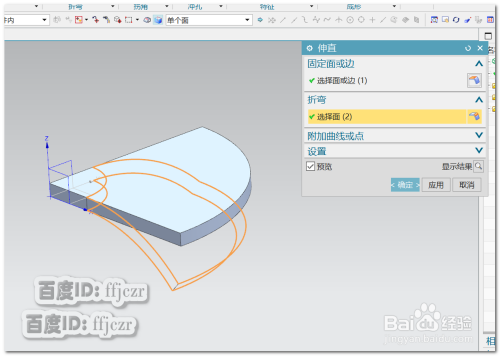

选用伸直号令，将上步获得的弧面钣金展平。选择凸起块的下端面为固定面，轮廓弯边获得的面为折弯面；确定后即可将其展平。
- 5

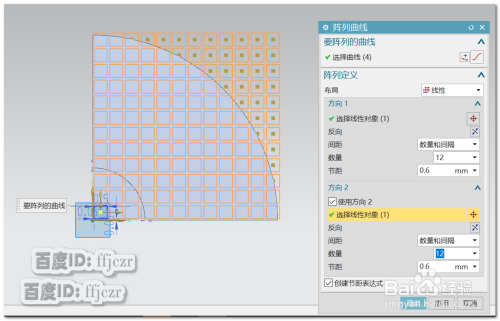

以XY面为草绘平面，在草绘中绘出长为0.5的正方形，正方形的双方别离距离X轴 和Y轴为0.05；正方形在展平的钣金面上。选用阵列曲线号令，以线性的结构将正方形别离以X轴和Y轴正标的目的阵列；数目为12，节距为0.6.确定后完当作草图的绘制。
- 6

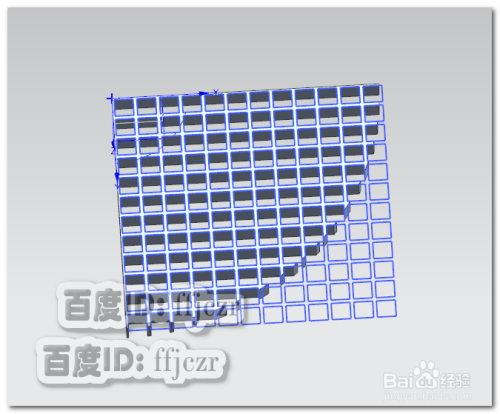

选用法标的目的开孔号令，选择模式改为持续曲线，截面线即为上步草绘出的每一个正方形；这里就要考验年夜伙的耐烦和细心了，因为法标的目的开孔号令不克不及一次对多个轮廓线一路开孔，只能一个一个的选择开孔了。选择完当作开孔后，只要点应用就可继续进行下一个的开孔操作。最后的成果就是在睁开的钣金面上完全开孔。
- 7

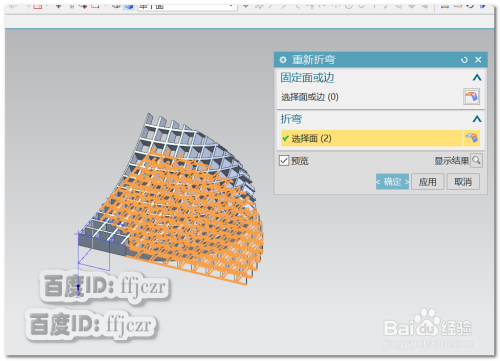

选用从头折弯号令，对开完孔的钣金再次折弯。即可获得弧面上开孔的结果。
- 8

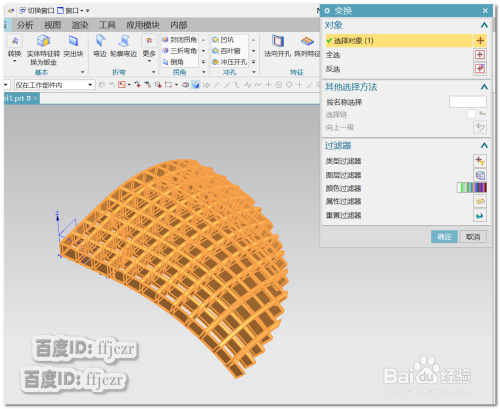

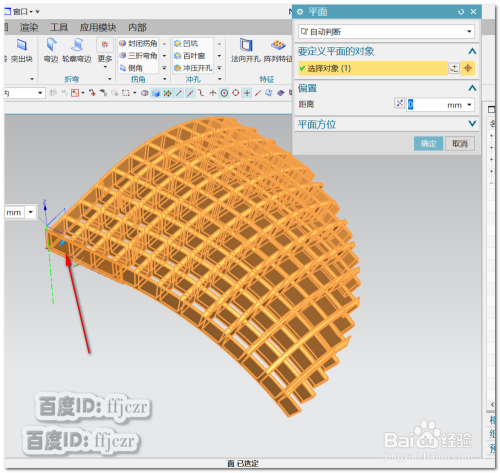

选用变换号令，对象为整个钣金，体例为以一平面进行镜像复制；平面即为钣金的侧面（如图所示），已有的钣金为圆的四分之一，再进行三次复制即可获得一个整圆的造型。
曲面网罩造型完当作。
