UG12.0中如何给瓶底添加不等径的圆角

  如图，给瓶底添加一个不等径圆角，一路来看是如何实现的吧。

工具/原料

• UG12.0

方式/步骤

1. 1

     模子的底部为卵形  ，不等径底部是一般瓶子底部的造型。

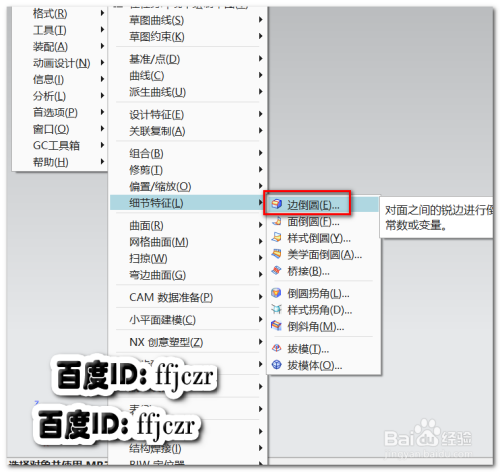

     鼠标点开插入菜单，从细节特征中选用倒圆角号令；选择瓶底要倒角的边。


2. 2

     在倒圆角的对话框中，标的目的下找到变半径选项，点开其下拉图标。


3. 3

     选择指定半径点，鼠标在模子底部要倒角的边上点选。选点的原则是选择边圆上的四个象限点。本次选的点，将半径设定为3，位置为弧长百分比，值为50%。


4. 4

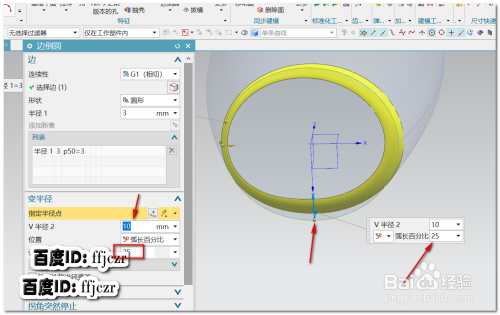

     完当作上一选择点的设定后，再次点选指定半径点；用鼠标在Y轴偏向的边上点选；设定这一点的半径为10，弧长百分比为25%。


5. 5

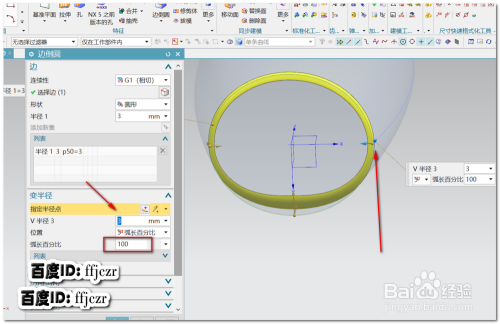

     再次选择指定半径点，点选X轴偏向边上的点；设定这一点上的半径为3，弧长百分比为100%。


6. 6

     选择指定半径点，点选Y轴负偏向边上的点；设定这一点上的半径为10，弧长百分比为75%。

     如许要倒角的边，在四个偏向上设定了分歧的半径值。确定后即可获得不等径的圆角造型。
