比来小编一向猜疑，在CAD结构视口里怎么扭转也扭转不到本身想要的偏向。颠末小编试探后，发现本来很简单，只需要跟着小编的步调让你1秒就学会。下面分享下小编的经验之谈。
工具/原料
- CAD软件
方式/步骤
- 1
在模子（黑色底色）里打开一张CAD图纸
- 2
在结构窗口（灰色底色）里新建一个结构，然后复制一个进行对比。
- 3

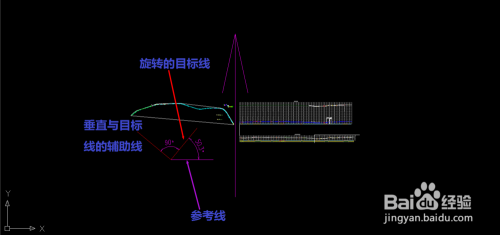

回到模子（黑色底色）里面，选择需要扭转的方针线（此方针线将会在结构窗口里面平行于结构窗口底缘线，即大师认为的X轴），做与方针线垂直的垂线即辅助线。为便利不雅察对比，下图红色方针线随意画出（洋红色参考线垂直与箭头，此处仅作示意）。
- 4

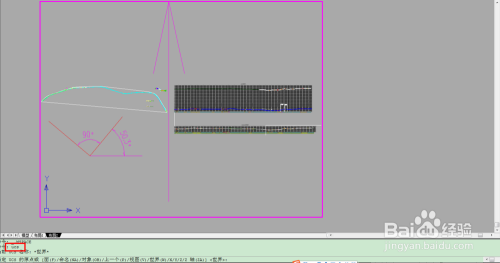

切换到结构窗口（灰色底色），双击进入活动结构窗口，在号令菜单栏键入“UCS”（注重此处不要选择肆意号令）。
- 5

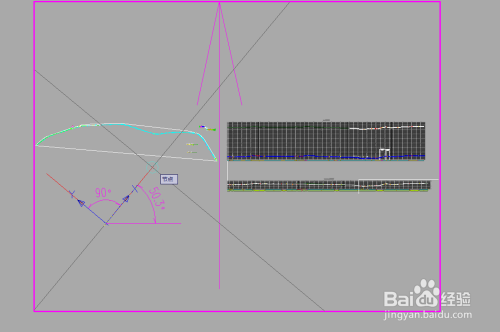

回到活动结构窗口，拾取“垂足”节点。
- 6

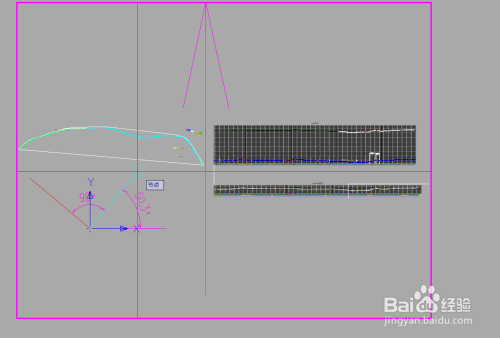

点击选择（注重此处的坐标轴偏向）。
- 7
沿着方针线，随便选择一个方针线上肆意一点（图示中画的短，选择了端点为节点），即蓝色划过的部门。
- 8
点击节点（注重此处的坐标轴偏向）。
- 9
接着移动到“垂直与方针线的辅助线”肆意一点（节点）。
- 10

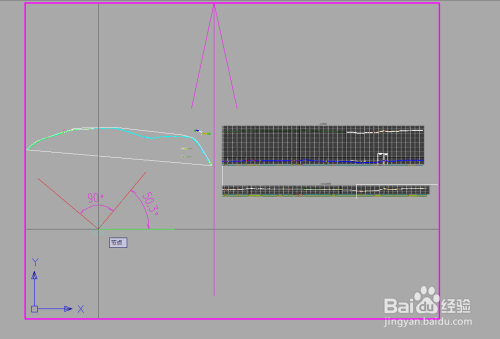

此时仍在活动结构窗口，在号令菜单栏键入“PLAN+空格”。从头结构后，如图所示。此刻方针线就平行于结构窗口底缘线了。
- 11
双击活动结构窗口外的肆意区域，退出。对比一下是不是第二个结构里面的图形偏向变了，模子里面没有改变。
注重事项
- 若是此技巧有帮忙到你，记得给小编点赞呦！（若是没大白或者有更好的技巧，接待和小编切磋。）
