这个经验教会大师如何建造CAD动态块门，先建造门的图块，然后在块编纂器中添加拉伸，缩放，对齐，翻转等功能，最后完当作一个动态块门的建造。利用动态块门可以加速CAD制图的时候。
工具/原料
- AutoCAD2014
方式/步骤
- 1

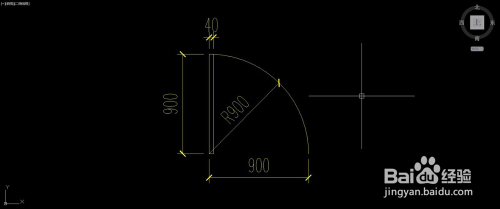

启动AutoCAD2014，绘制一个40X900的矩形，也就是门板，再绘制一个半径为900的1/4圆弧，也就是门扇。
- 2
B+空格，打开“块界说”对话框，界说一个名称为“门900”的图块。
- 3
右键单击图块，选择“块编纂器”，进入块编纂器。
- 4
单击“参数”，再单击“线性”，在两头点拖动鼠标标注出“距离1”。
- 5

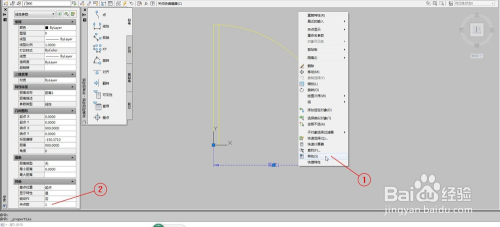

右键单击“距离1”，单击“特征”，打开“特征”选项板，把夹点数设置为“1”。
- 6

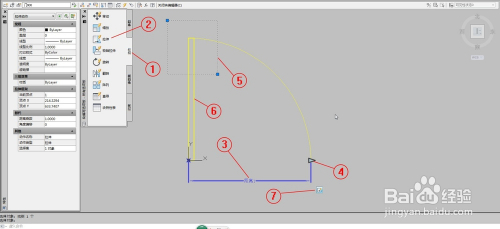

单击“动作”，再选择“拉伸”，单击选择“距离1”，再单击指定右侧的端点。拖动鼠标建立一个拉伸框，也就是框选矩形上方，然后选择拉伸对象，也就是矩形。确认之后生当作一个“拉伸”的图标。
- 7
单击拉伸图标，在特征选项板中把角度偏移改当作“90”。
- 8

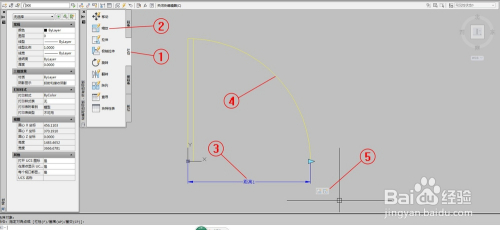

单击“动作”，再选择“缩放”，单击选择“距离1”，选择圆弧，确定之后生当作一个“缩放”的图标。
- 9
单击“参数”，选择“对齐”，然后指定对齐的基点（也就是单击矩形的左下角），指定对齐的偏向（也就是鼠标在基点的上地契击），建立一个对齐图标。
- 10

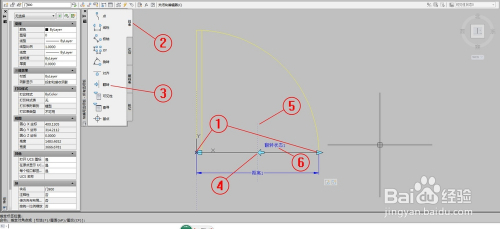

在“距离1”的两个端点间毗连一条辅助直线，单击中“参数”，选择“翻转”，在辅助直线的中点单击鼠标，指定翻转投影线的基点，然后在上方再单击一次，指定投影线的偏向，再单击鼠标指定“翻转标签1”的位置。
- 11

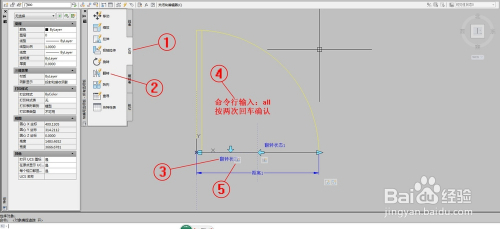

单击“动作”，然后单击选择“翻转”，单击选择“翻转状况1”，提醒选择对象，输入“all”，按两次回车确认，建立一个翻转图标。
- 12
单击中“参数”，选择“翻转”，在辅助直线上靠左位置单击鼠标，指定翻转投影线的基点，然后在左侧再单击一次，指定投影线的偏向，再单击鼠标指定“翻转标签2”的位置。
- 13

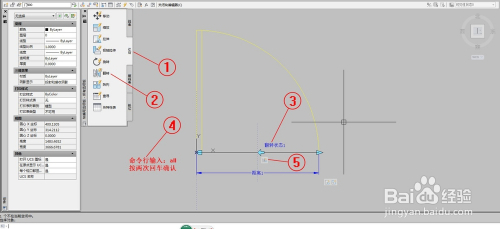

单击“动作”，然后单击选择“翻转”，单击选择“翻转状况2”，提醒选择对象，输入“all”，按两次回车确认，建立第二个翻转图标。
- 14

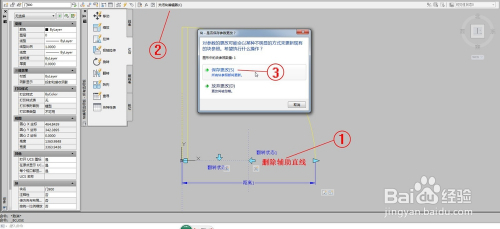

删除辅助直线，单击“封闭块编纂器”，选择保“保留更改”，完当作动态块建造。
- 15

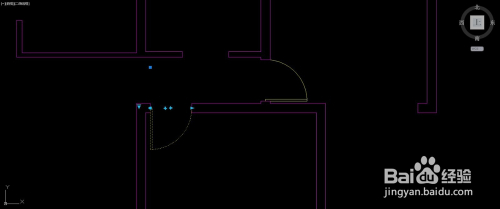

建造完当作一个具有拉伸大小，对齐平面，镜像翻转偏向的动态块门。
