工具/原料
- 电脑
- AutoCAD 2016
方式/步骤
- 1
如下图所示，在AutoCAD中画圆的方式有6种，别离是圆心+半径、圆心+直径、二点、三点、切点+切点+半径和切点+切点+切点。下面的步调将一一进行介绍。
- 2
在AutoCAD中，圆的号令是C，在号令框中输入C，按空格键确认，就能起头画圆。
- 3

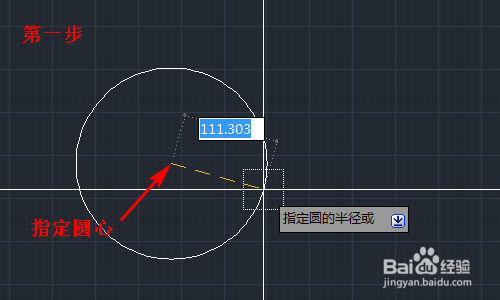

（1）圆心+半径：鼠标在屏幕上指定一点为圆心，输入半径100，按空格键确认，一个半径为100的圆就画好了，如下图所示：
- 4

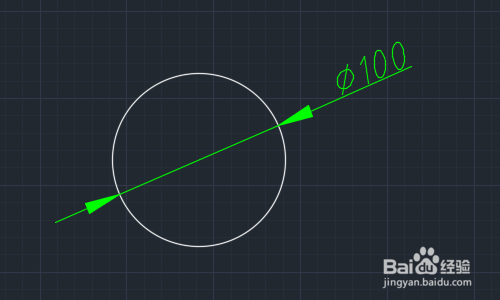

（2）圆心+直径：鼠标在屏幕上指定一点为圆心，输入直径100，按空格键确认，一个直径为100的圆就画好了，如下图所示：
- 5
（3）二点：鼠标在屏幕上指定圆的二个端点，圆就画好了，而且这二个端点的连线就是圆的直径，如下图所示：
- 6
（4）三点：鼠标在屏幕上依次指定圆上的三个端点，圆就画好了，如下图所示：
- 7
（5）切点+切点+半径：别离在圆A、圆B上指定一个切点，输入半径300，按空格键确认，一个与圆A、圆B相切的圆就画好了，如下图所示：
- 8
按照切点+切点+半径的方式画与二圆相切且半径不异的圆，成果一般有二种，别离位于二圆的两侧，如下图所示。特别环境可能只有一种或没有。
- 9
（6）切点+切点+切点：别离在矩形的3条边上指定3个切点，一个与矩形的3条边都相切的圆就画好了，如下图所示：
- 10

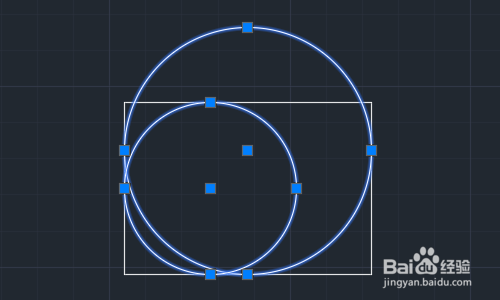

按照切点+切点+切点的方式画与一个长条目不相等的矩形的肆意三条边都相切的圆，成果有二种，如下图所示。若与加倍复杂的图形相切，可能性将更多。
