前面我们已经领会了三斗柜平面图的建造方式。今天我们就来领会下cad应该如何建造二斗柜平面图。
工具/原料
- AutoCAD 2013
方式/步骤
- 1

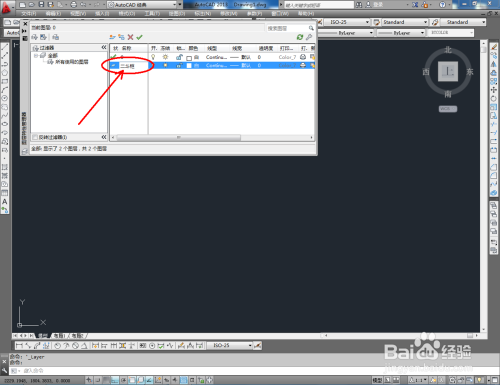

打开AutoCAD 2013软件，点击【图层特征办理器】，点击【新建图层】，将图层定名为：二斗柜。点击色块，按图示设置一个图层颜色，完当作二斗柜图层的设置（如图所示）；
- 2

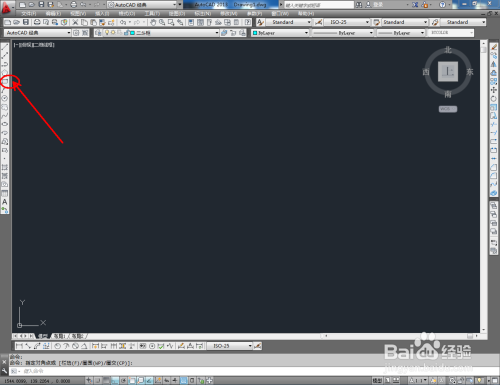

点击【矩形东西】，按图示在号令栏输入：d并按下空格键，输入长度值：600并按下空格键，继续输入宽度数值：500并按下空格键，完当作矩形图案的绘制。选中图案，点击右边东西栏中的【分化东西】，将图案炸开（如图所示）；
- 3
点击右边东西栏中的【偏移东西】，在号令栏输入偏移数值：25后，对摆布双方以及顶边进行标的目的内偏移操作。在号令栏输入偏移数值：80后，对图案底边进行标的目的上偏移。完当作后按图示调整好偏移线条上的节点（如图所示）；
- 4

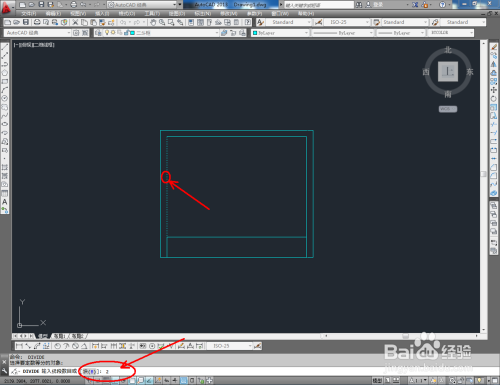

点击【直线东西】按图示绘制一条直线后，点击【画图】-【点】-【定命等分】，鼠标选中该直线，在号令栏输入：2，将其分二等分（如图所示）；
- 5

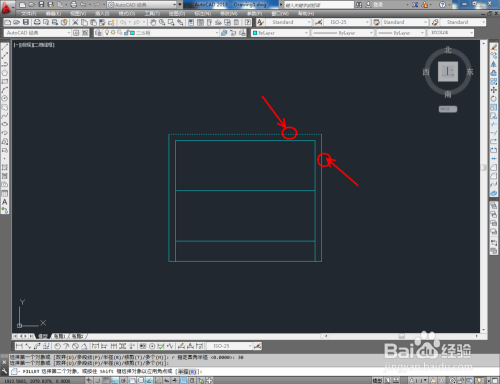

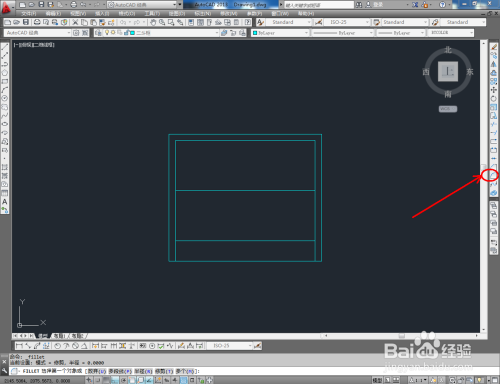

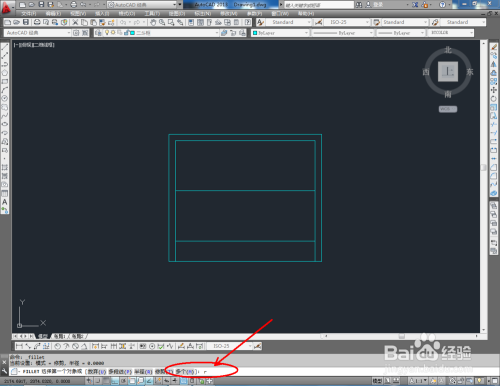

点击【直线东西】以上述等分点为端点，绘制出一条直线。点击【圆角】东西，在号令栏输入：r并按下空格键，输入数值：30后，鼠标拾取图示相邻的两条直线进行圆角处置（如图所示）；
- 6
点击【矩形东西】，绘制一个矩形拉手图案。在号令栏中输入：co并按下空格键，对拉手图案进行移动复制，这样我们的二斗柜平面图就建造完当作了。
