CAD如何标注倒角

大师都知道CAD是没有倒角这个号令的，可是倒角这个尺寸确是必不成少的，那么如何操纵CAD标注倒角呢？以下是我操作的具体步调，大师彼此进修交流以下。

工具/原料

• 电脑
• CAD

方式/步骤

1. 1

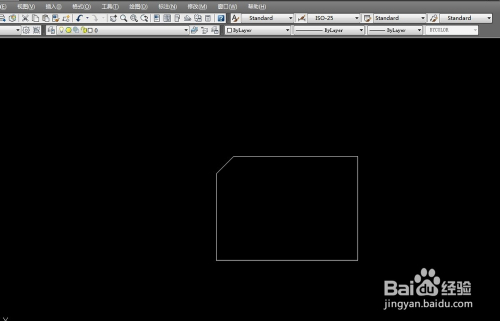

   打开CAD，绘制一个含有倒角的图形


2. 2

   东西条空白处右击，弹出的菜单中选择自界说


3. 3

   在搜刮栏输入引线


4. 4

   把标注引线这个号令拖到东西条上去，然后封闭这个对话框


5. 5

   然后选中引线这个号令，点击倒角，然后绘制出折线，这里可以连系对象捕获、正交的号令让绘制的更都雅一点


6. 6

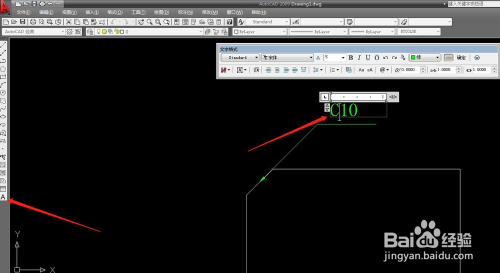

   选择文字号令，然后输入倒角的大小，这样倒角的标注就算完当作了


7. 7

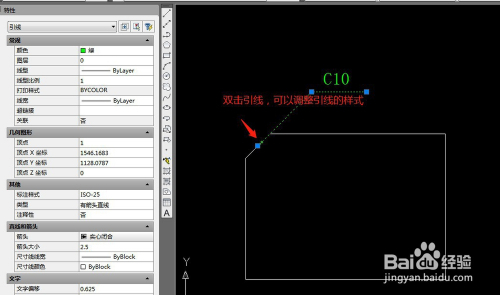

   若是你对引线样式不对劲，可以双击引线，在特征对话框里面去调整



注重事项

• 你也可以利用快捷键调出号令，小我不喜好利用快捷键
• 若有更好的方式，接待交流
