CAD中经常需要标注标高，那么标高符号如何建造如何操作，今天小编就教大师CAD怎么标注标高符号。
工具/原料
- 电脑
- CAD
方式/步骤
- 1
如图：用直线绘制出一个标高符号；
- 2
点击东西栏中“画图--块--界说属性”；
- 3

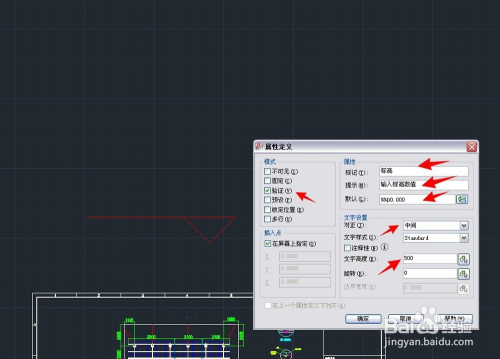

在界说属性界面，模式选择“验证”、写入快的属性，文字高度按照现实图纸比例填写；
- 4
按照提醒，插入点为横线的中上部（此操作插入的为标高数值的区域）；
- 5

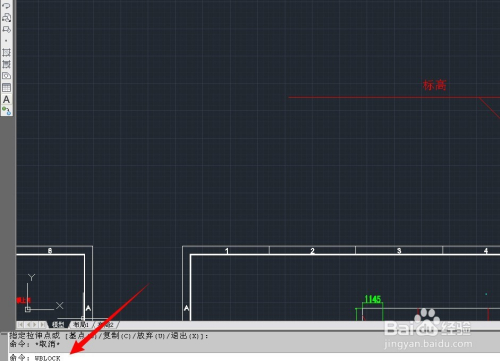

在号令行输入WBLOCK号令，点击键盘回车键“ENTER”;
- 6
在写块界面，点击“拾取点”；
- 7
选择标高符号的尖点为基点，点击回车键“ENTER”；
- 8
在写块界面，点击“选择对象”；
- 9
如图，框选绘制好的标高符号，点击回车键“ENTER”；
- 10

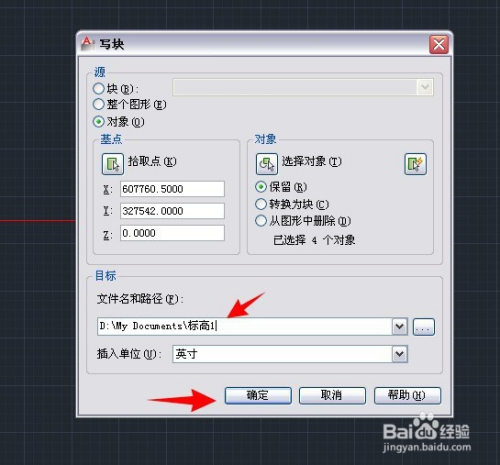

输入图块名称并指定路径，点击“确认”；
- 11
在东西栏中，点击“插入--块”；
- 12
在插入块界面，点击“浏览”；
- 13
找到适才保留的块“标高1”点击“打开”；
- 14

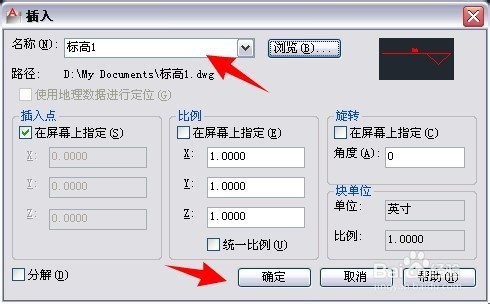

核实插入快的名称后，在插入界面，点击“确定”；
- 15

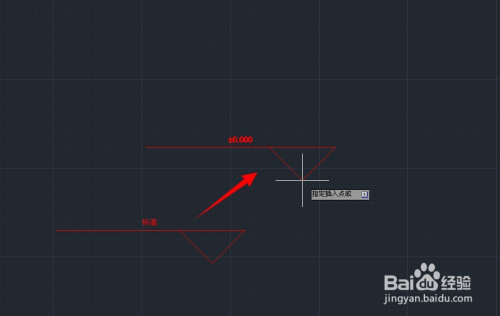

在CAD中指定标高位置，点击鼠标左键；
- 16
如图：输入坐标值；
- 17
如图所示：CAD中已标注标高符号。
注重事项
- 注：标注文字高度需按照CAD图纸比例放大。
- 注：以上步调用AutoCAD 2012演示。
