前面我们已经领会了cad软件中五门边柜平面图的建造方式。今天我们就来领会下cad如何建造六门边柜平面图。
工具/原料
- AutoCAD 2013
方式/步骤
- 1

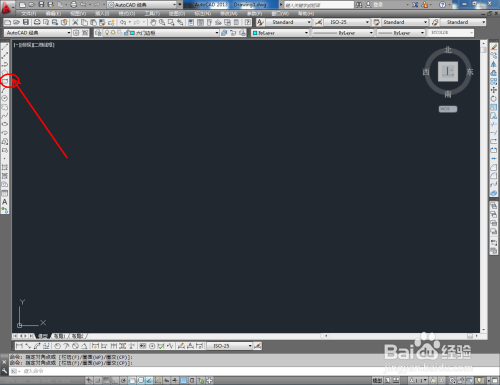

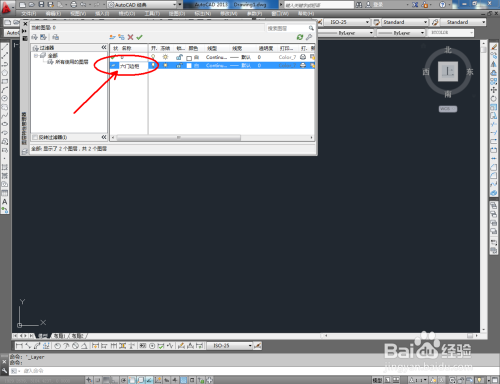

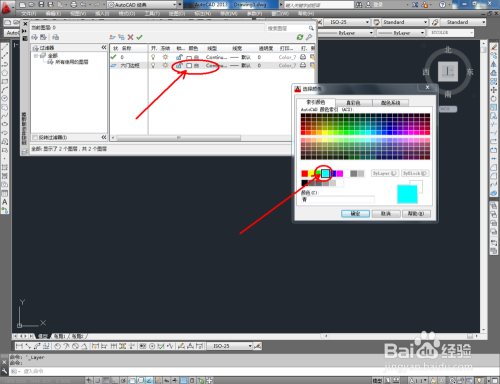

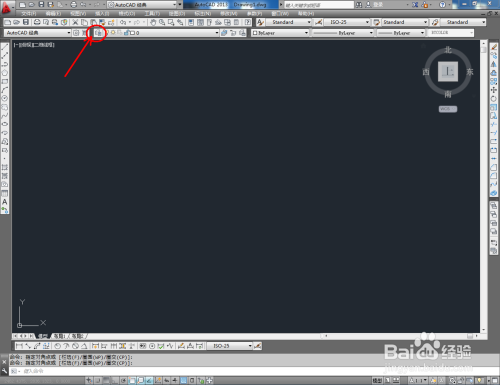

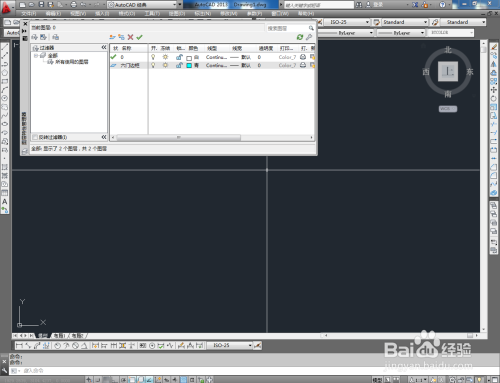

打开AutoCAD 2013软件，点击【图层特征办理器】，点击【新建图层】，将图层定名为：六门边柜。点击色块，按图示设置一个图层颜色，完当作六门边柜图层的设置（如图所示）；
- 2

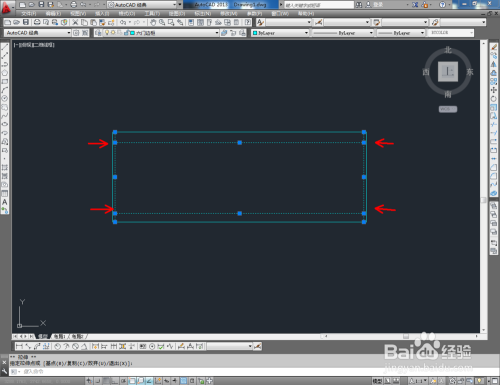

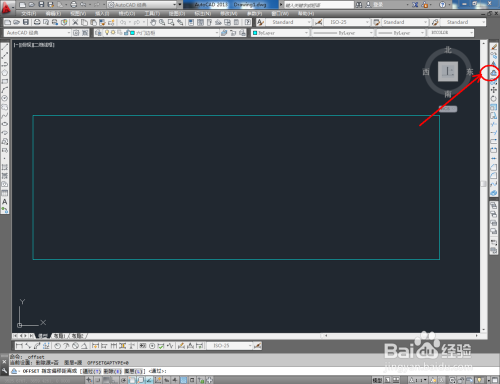

点击【矩形东西】，按图示在号令栏输入：d并按下空格键，输入长度值：2400并按下空格键，继续输入宽度数值：850并按下空格键，完当作矩形图案的绘制。选中图案，点击右边东西栏中的【分化东西】，将图案炸开（如图所示）；
- 3

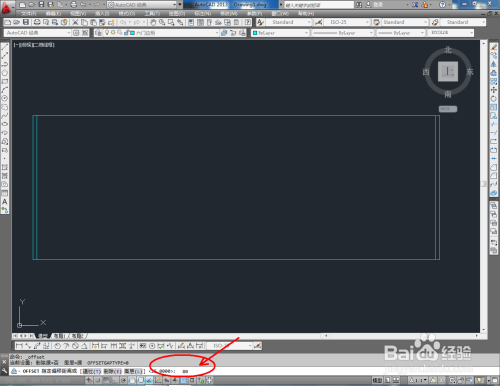

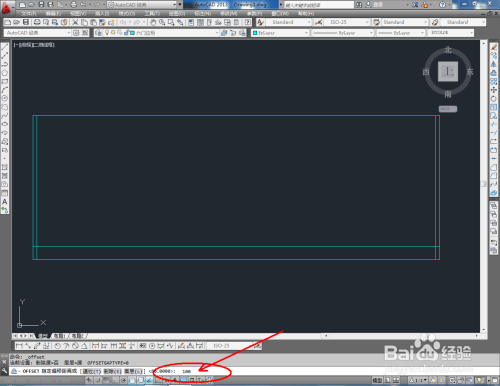

点击右边东西栏中的【偏移东西】，在号令栏输入偏移数值：25后，对图案顶边和摆布两侧边进行标的目的内偏移。号令栏中输入偏移数值：80，对底边进行标的目的上偏移。号令栏中输入偏移数值：100，对底边进行标的目的下偏移。完当作后，按图示调整好选边上的端点位置（如图所示）；
- 4

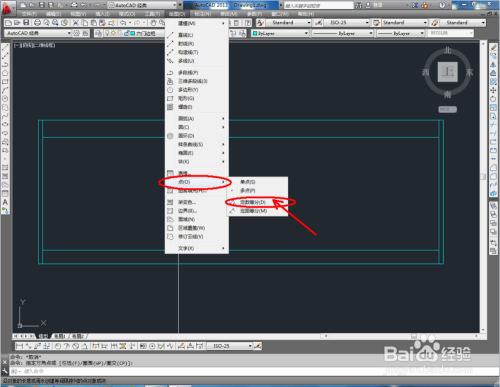

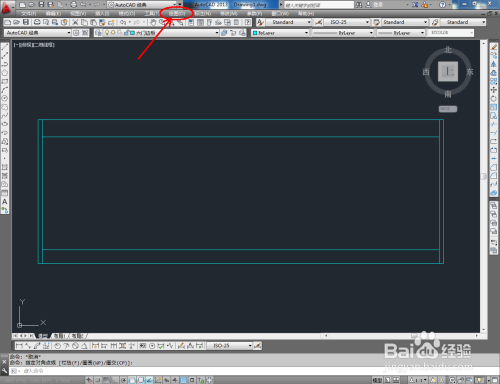

点击【画图】-【点】-【定命等分】，鼠标点击图示线段，在号令栏中输入：6并按下空格键，将选线等分为六等分；
- 5

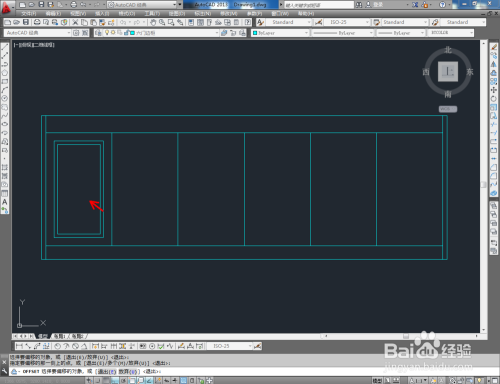

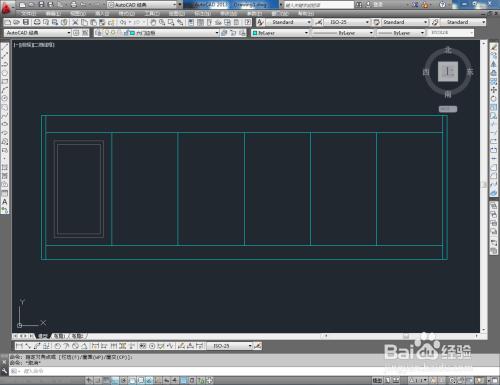

点击【直线东西】，在图示区域绘制一条直线线段，在号令栏中输入：co，移动复制出别的几条直线。点击【矩形东西】按图示绘制出一个矩形图案后，点击【偏移】按图示在号令栏中输入偏移量并按下空格键，完当作矩形的偏移操作（如图所示）；
- 6

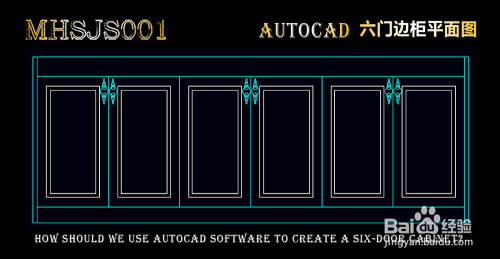

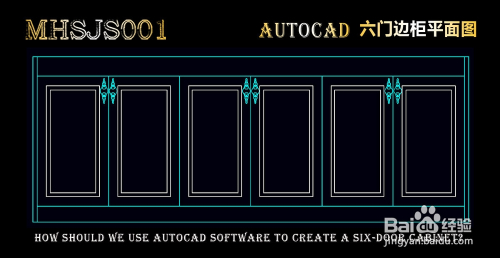

最后，将建造好的拉手图块导入文件并调整好拉手的位置。完当作细节部门的建造后，我们的六门边柜平面图便全数建造完当作。
