AutoCAD入门

其实只要遵循规范的设置参数，再点窜或新建标注样式时，几乎可以做到“一键生当作”！

工具/原料

AutoCAD

一、设置标注样式的最大误区

1

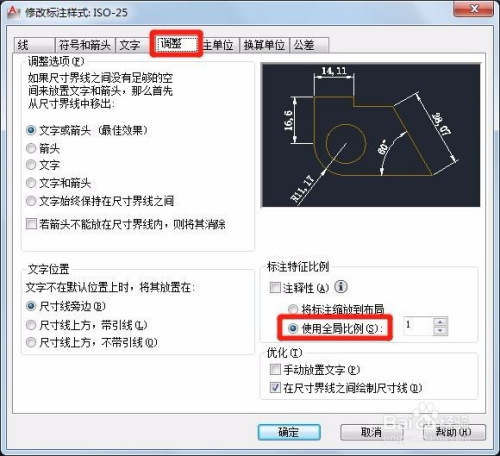

良多人都不领会“全局比例”的功能，让它连结默认参数“1”。
这个误区不只是新手的误区，而这个参数也恰是实现“一键生当作”的关头。
2

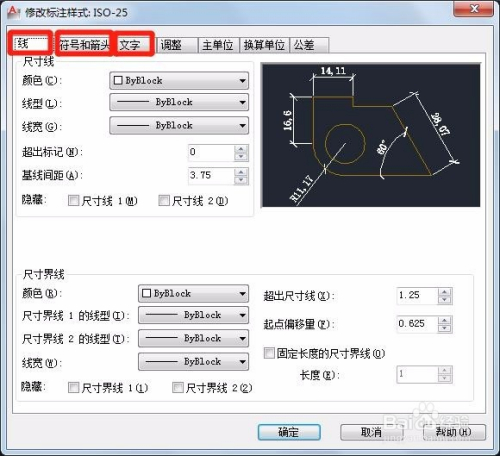

在“全局比例”参数为“1”时，针对分歧比例的尺寸标注，都要别离点窜“线”、“符号和箭头”、“文字”选项卡中的各类参数，费时吃力。
3
下面从头熟悉一下标注样式的根基参数，体味一下规范的设置如何实现“一键生当作”。

二、规范的设置 - 熟悉根基的尺寸标注

1
以建筑行业制图为例，先熟悉一下尺寸标注的根基组成部门。
（下图摘自《衡宇建筑制图同一尺度》GB\T50001-2017）
2
再熟悉一下根基的尺寸标注在AutoCAD中所对应的设置选项。

三、规范的设置 - 按现实尺寸设置参数

1
在图纸中，分歧比例的标注，文字高度、箭头符号的大小都是一样的。
纷歧样的只是比例，对应参数设置中的“全局比例”。
下图中，同样是“300mm”、“350mm”的尺寸，右侧剖面大样（1:10）比左侧立面图（1:20）放大一倍，但文字高度、箭头符号等所有标注元素都连结了同样的大小和外不雅样式。
2

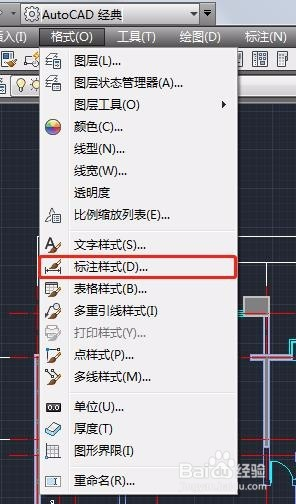

打开“标注样式”设置窗口。
下列体例可以打开“标注样式”设置窗口。
3
以比例“1:100”为例，新建“1:100”标注样式。
以系统默认样式“Standard”为根本样式，点击“新建”；
“新样式名”定名为“100”（1:100之意），点击“继续”。
4
“调整”选项卡中的关头设置。
下图设置释义：
“利用全局比例：100”：即比例1:100，按1:100比例打印后，样式中的所有参数就是打印在图纸上的大小；
“文字位置：尺寸上方，不带引线”：拖动文字位置时，标注的其它部门不受影响（见下方图示）。
5

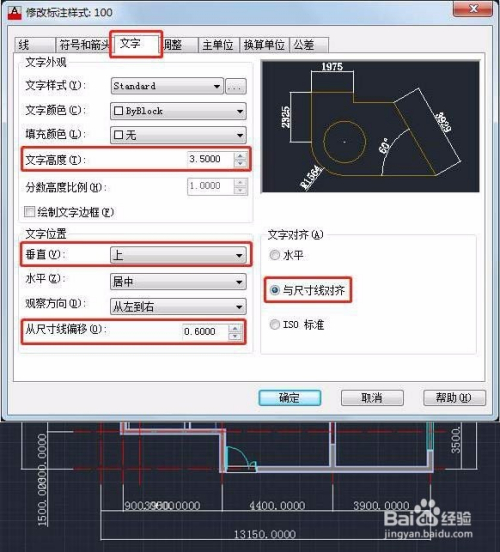

“文字”选项卡中的根基设置。
下图设置释义：
“文字高度：3.5”：即文字高度3.5mm（打印在图纸上的尺寸，后均同）；
“文字位置|垂直：上”：文字位于尺寸线上方；
“文字位置|从尺寸线偏移：0.6”：即文字距离尺寸线0.6mm；
“文字对齐：与尺寸线对齐”：即与尺寸线偏向一致。
（参看下方尺寸标注的外不雅样式。）
6
“本家儿单元”选项卡中的根基设置。
下图设置释义：
“精度：0”：即标注尺寸切确到个位数；
（参看下方尺寸标注的外不雅样式。）
（注：总平面图中常用“米”单元，标注尺寸切确到小数点后两位或三位，则“精度”参数响应设为“0.00”或“0.000”。）
7
“符号和箭头”选项卡中的根基设置。
下图设置释义：
“箭头：建筑标识表记标帜”：建筑行业利用的尺寸起止符号；
“引线：点”：即文字引线标注符号；
“箭头大小：0.18”：即标识表记标帜的大小是0.18mm。
（参看下方尺寸标注的外不雅样式。）
8

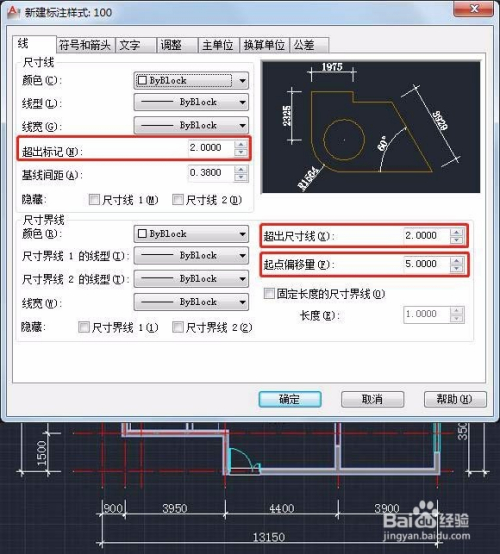

“线”选项卡中的根基设置。
下图设置释义：
“超出标识表记标帜：2”：即尺寸线超出建筑标识表记标帜2mm；（标识表记标帜为箭头时，该项为“0”；）
“超出尺寸线：2”：即尺寸界线超出尺寸线2mm；
“起点偏移量：5”：即尺寸界线距离测量尺寸的点位5mm。
（参看下方尺寸标注的外不雅样式。）
9
上述是对标注样式的常用根基参数的设置，请注重每一步设置后标注所发生的转变。
这样设置的参数完全基于打印在图纸上的尺寸大小，便于理解。大师不要辜负了软件开辟的良苦专心，还去吃力把“字高”设为“300”……

三、规范的设置 - “一键生当作”新的比例样式

1
在“100”（即1:100）的标注样式根本上生当作1:50的标注样式。
再次打开“标注样式”设置窗口。
选中标注样式“100”，点击“新建”；
新样式名定名为“50”，点击“继续”。
2
“一键生当作”1:50标注样式：
“调整”选项卡中，“全局比例”参数设置为“50”——搞定！
（其它文字、符号、线、本家儿单元……等等外不雅样式连结不变的环境下，十足不消点窜！）
3
两种标注样式在模子窗口和结构窗口中的比力：

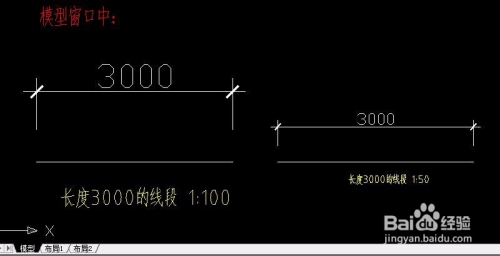

在模子中，两条3000的线段长度相等，别离用“100”和“50”两种样式标注；

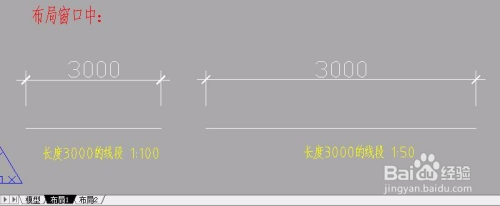

在结构（即打印图纸）中，图样1:50比图样1:100大一倍，标注样式则完全一致。
