如何将cadworx3D转换为pdf3D

3D本家儿要办事于客户，那么，用cadworx建造的3D怎么转化为更适合给客户不雅看的pdf版3D呢？

工具/原料

• cadworx
• Inventor
• Adobe

方式/步骤

1. 1

   按左上角图表



2. 2

   点击“输出”


3. 3

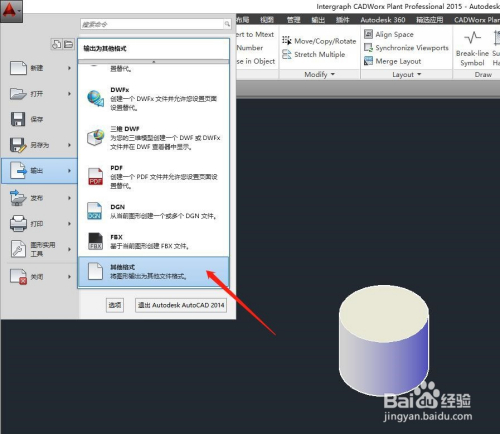

   点击“其他格局”


4. 4

   在跳出来的对话框中，选择保留路径后，点击“保留”


5. 5

   完当作保留后，在跳出来的查看体例中，选择“否”


6. 6

   找到保留路径的文件，可以看到文件类型为“dwf”


7. 7

   打开“inventor”软件


8. 8

   点击“新建”


9. 9

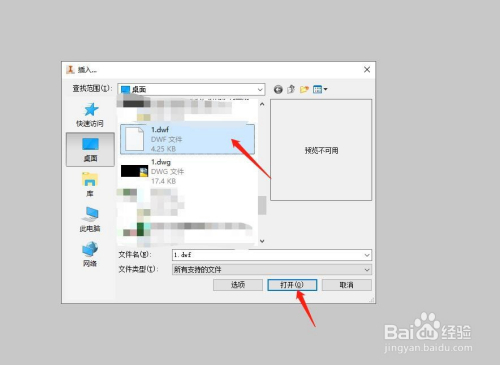

   在跳出来的“插入”对话框中选择dwf文件


10. 10

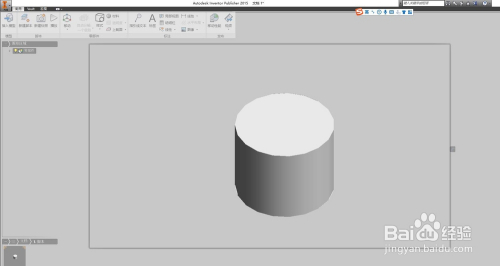

    此时屏幕呈现了在cadworx中绘制的3D


11. 11

    选择“常用“东西栏中最右侧的按钮”adobe pdf“,选择图示按键


12. 12

    在”发布为PDF“中选择”三维PDF“,其他不变，点击”确定“


13. 13

    选择保留路径



14. 14

    此时主动弹出pdf版3D，按图中所示按钮，可以对此图形进行扭转等操作
