前面我们已经领会了cad软件如何绘制法则的立体模子。那么，在CAD软件中，我们又应该如何绘制特别的多段体模子呢？今天我们就来领会下cad如何建造多段体。
工具/原料
- AutoCAD 2013
方式/步骤
- 1

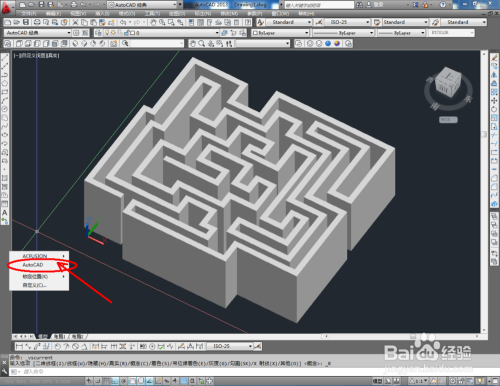

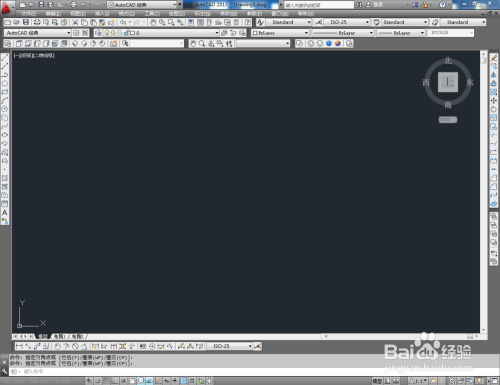

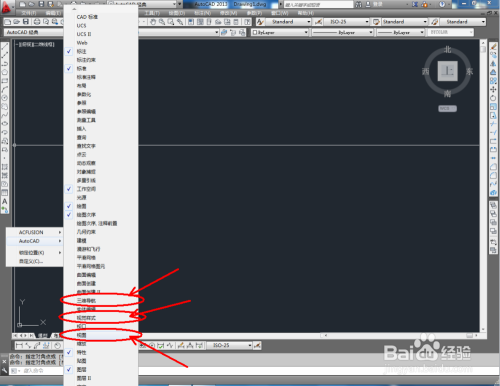

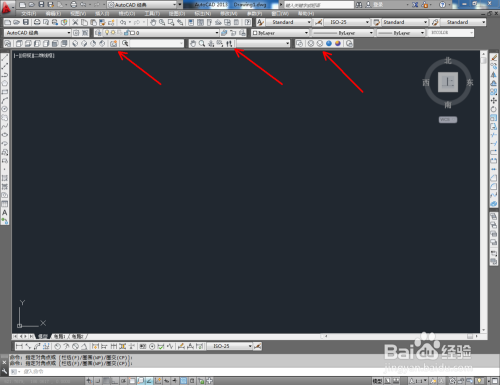

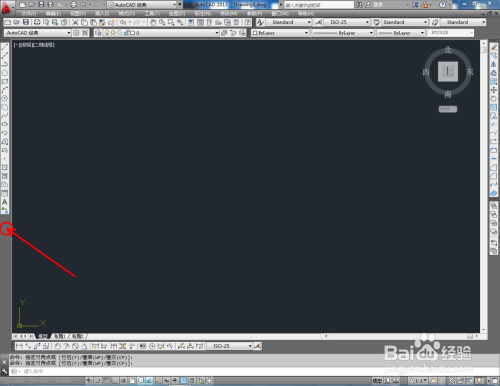

打开AutoCAD 2013软件，鼠标移动到图示区域，点击鼠标右键-【AutoCAD】，勾选【视图】、【视觉样式】和【三维导航】，将这三个东西栏调出并按图示调整好东西栏的位置；
- 2

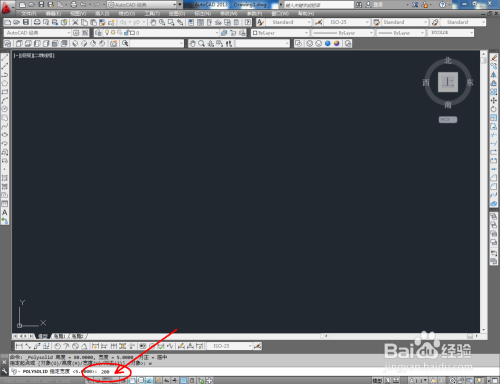

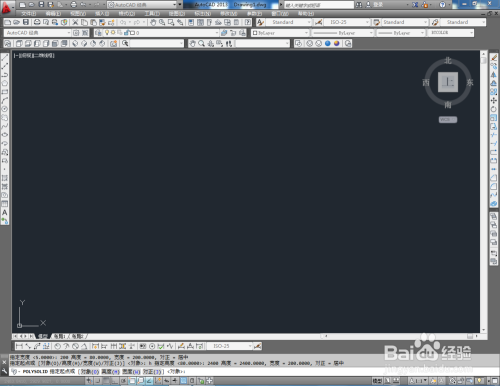

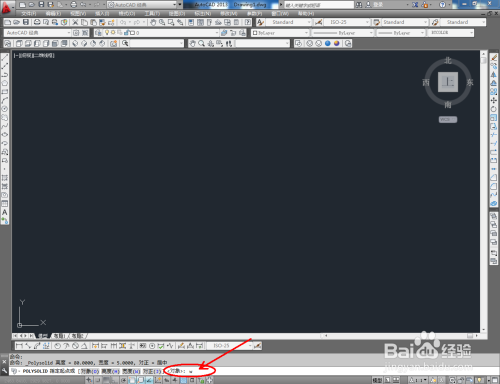

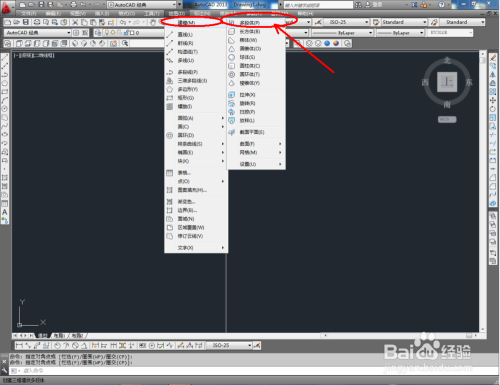

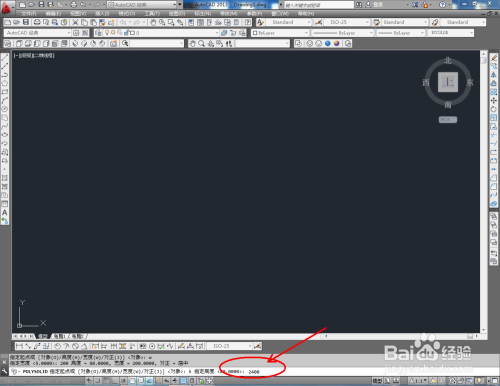

点击【画图】-【建模】-【多段体】，鄙人方号令栏中输入：w并按下空格键，将宽度数值设置为：200。继续输入：h并按下空格键，将高度数值设置为：2400（如图所示）；
- 3

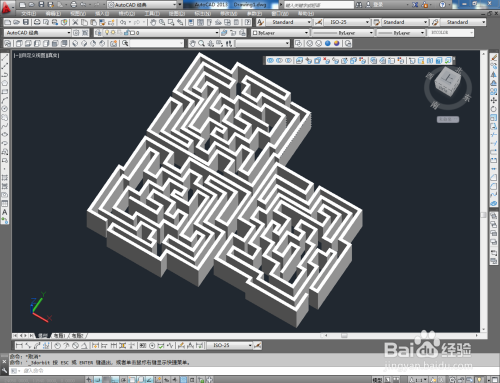

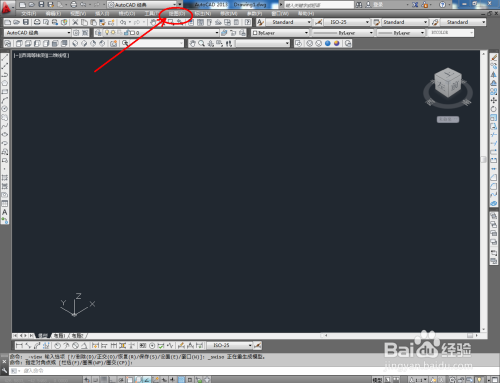

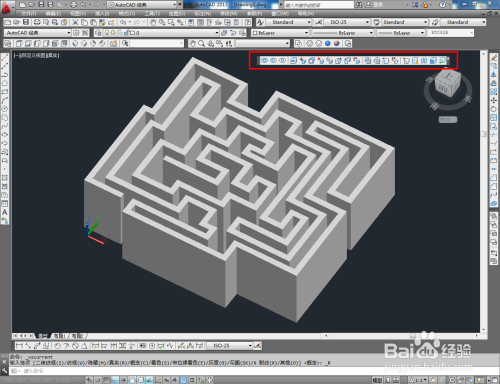

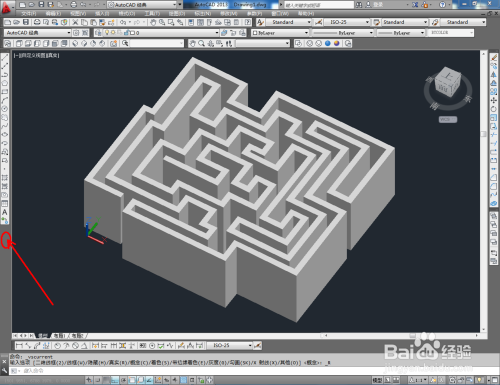

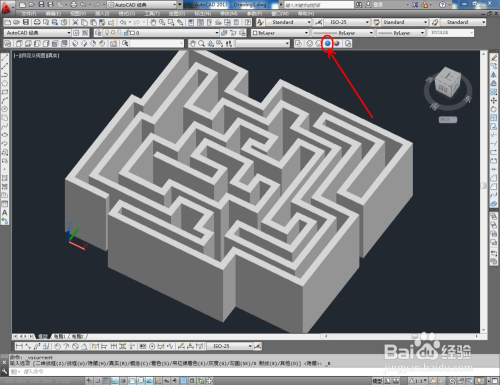

设置好各个参数后，按图示绘制出一个多段体模子。点击视图栏中的【西南等轴测】将视图切换为西南视角，点击【受约束的动态不雅察】，经由过程扭转不雅察多段体的各个视角；
- 4

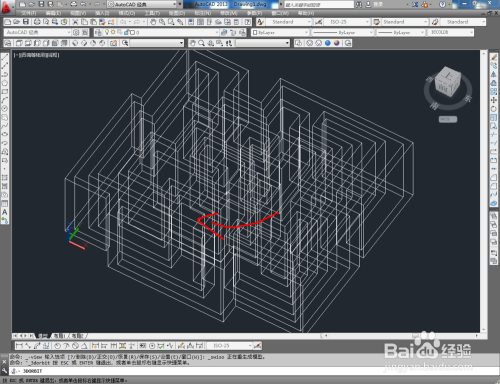

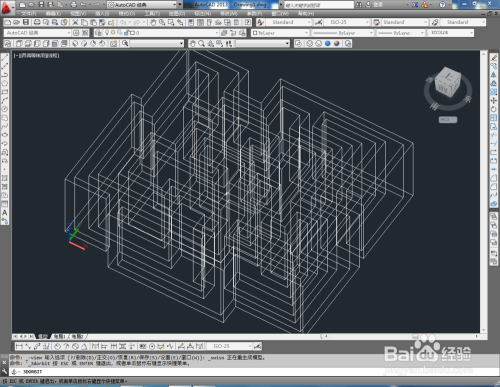

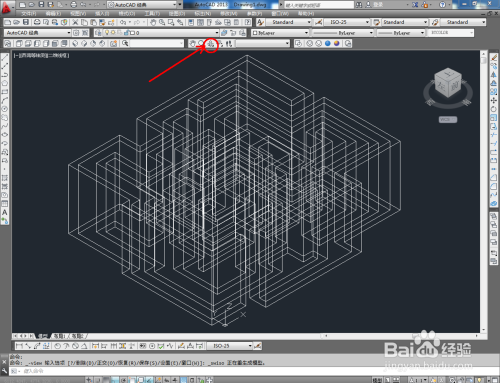

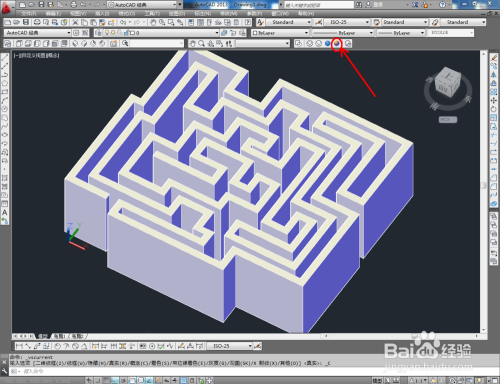

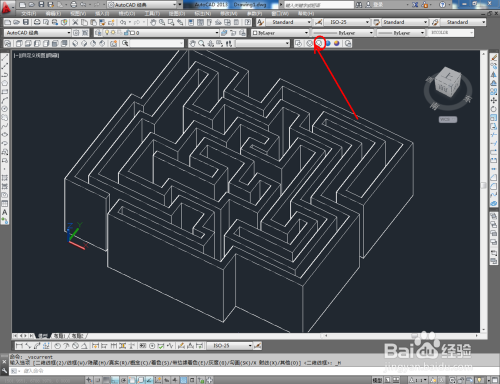

鼠标依次点击视觉样式中的【线框】、【埋没】、【真实】、【概念】图标，可绘制出各类视觉样式的圆柱体模子（如图所示）；
- 5
经由过程【实体编纂】东西，我们可以对多段体模子进行进一步编纂建造，大师可以按照需要进行实体编纂中各个东西的测验考试利用。
