提到墙体的绘制，可以说它是CAD软件绘制建筑图纸中的主要部门。今天我们就来领会下cad如何绘制墙体。
工具/原料
- AutoCAD 2013
方式/步骤
- 1

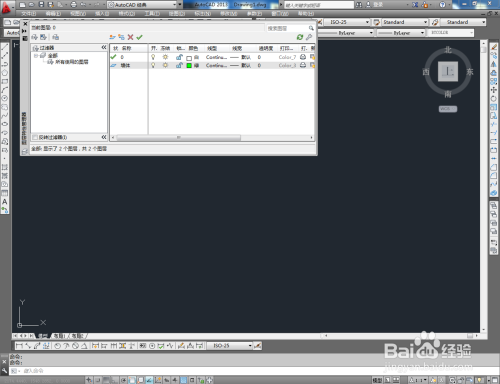

打开AutoCAD 2013软件，点击【图层特征办理器】，点击【新建图层】，将图层定名为：墙体。点击色块，按图示设置一个图层颜色，完当作墙体图层的设置。同样的步调，完当作参考线图层部门的设置（如图所示）；
- 2

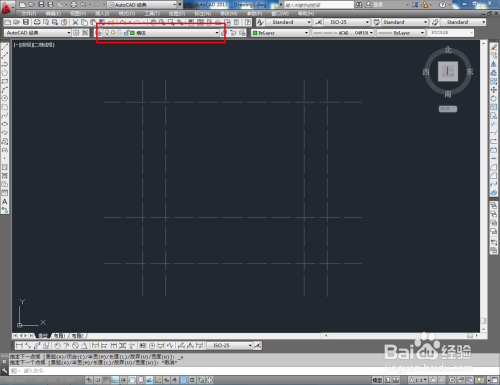

选择参考线图层，点击【直线东西】，按图示绘制出多条参考线作为建筑墙体轴线。点击【线型节制】-【加载】，按图示加载一个参考线线型，并将【全局比例因子】设置为：35，完当作墙体轴线的绘制；
- 3

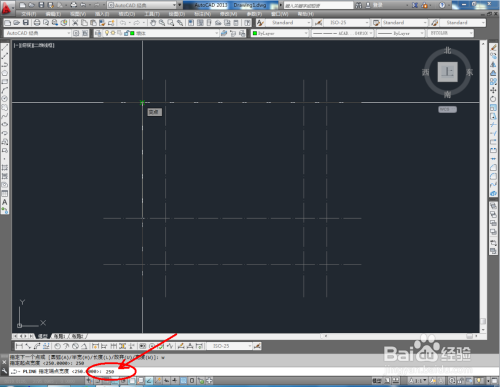

选择墙体图层，点击【多段线东西】，在号令栏中输入：w并按下空格键确认，输入两次多段线宽度：250并按下空格键确认（如图所示）；
- 4
设置很多多少段线参数后，以参考线为角点为端点进行建筑墙体的绘制（如图所示）；
- 5

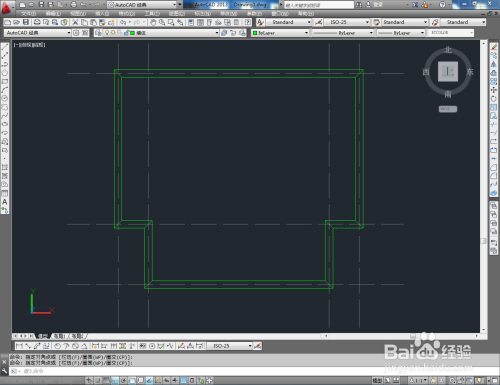

点击右边东西栏中的【归并】，按图示拾取两段相邻墙体后，点击空格键确认，将两段墙体进行归并。同样的步调，依次完当作其余墙体归并操作，这样我们的建筑墙体就绘制完当作了。
