CAD放样功能使用方法

CAD放样功能利用方式：CAD三维建模中放样功能可以做出良多复杂的外形，例如，飞机模子、船体模子、汽车模子等。所以，CAD放样功能是高级建模技巧，新手必需学会的技术。

工具/原料

• 电脑
• CAD软件

方式/步骤

1. 1

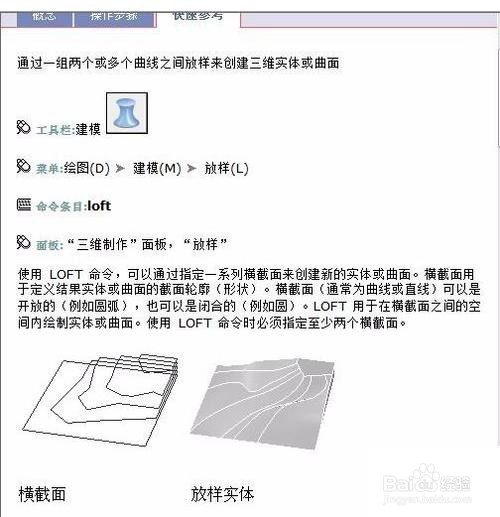

   1放样功能介绍。


2. 2

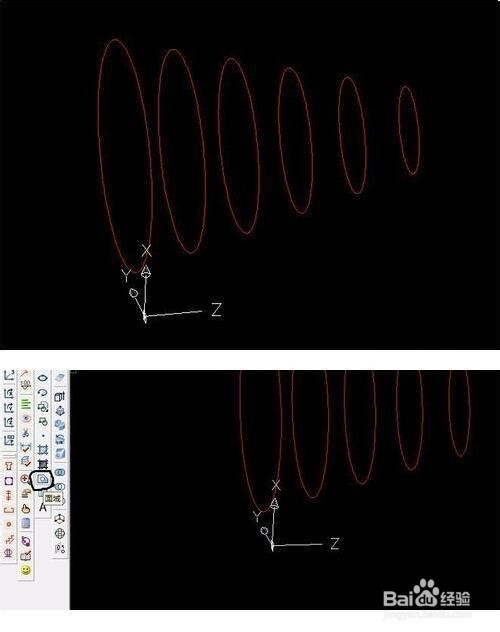

   2对所建模子的横截面进行面域。


3. 3

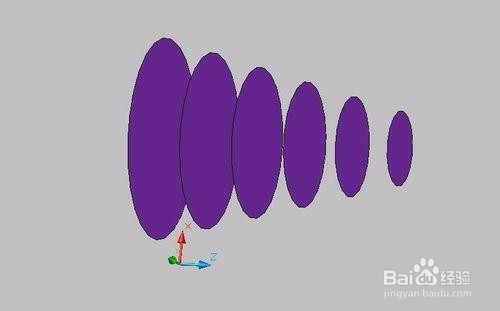

   3面域后为便利看清横截面，选择视图--视觉样式--真实，此时可看到衬着的横剖面。


4. 4

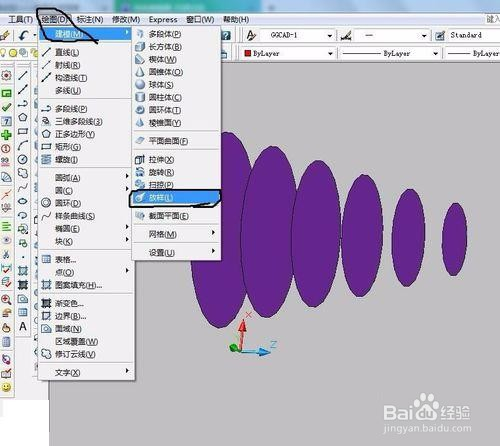

   4选择画图--建模--放样功能，或者输入快捷键loft，别离依次序畴前往后，或从后往前，点击横剖面，回车


5. 5

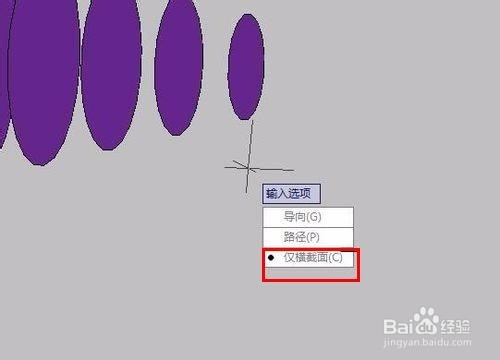

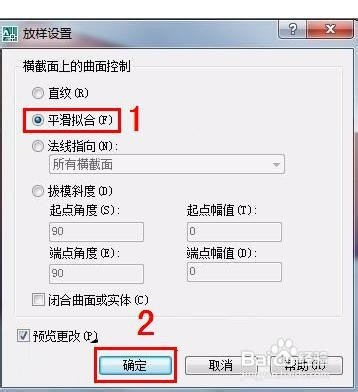

   5弹出导标的目的、横截面、路径，三个选项，选择  仅横截面。弹出放样设置对话框，选择光滑拟合，其他设置默认，点击确定。


6. 6

   6选择视图--视觉样式--真实，就能看到你放样的模子真实外形了。事例只是简单的模子放样，复杂放样万变不离其宗。
