CAD墙体制图如何合并多线结合的部位

CAD墙体系体例图如何归并多线连系的部位？下面，小编就告诉大师具体的操作过程。

工具/原料

• Auto CAD版本：v2007
• Windows 10 版本：v1607

方式/步骤

1. 1

   首先，打开CAD软件，点击“正交”，然后点击箭头所指的图标(直线），如图所示。


2. 2

   在CAD界面画出建筑图形，可以看到多线订交连系，如图所示。


3. 3

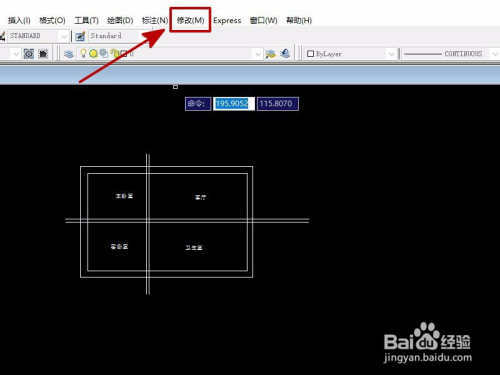

   在功能栏里点击“点窜”，如图所示。


4. 4

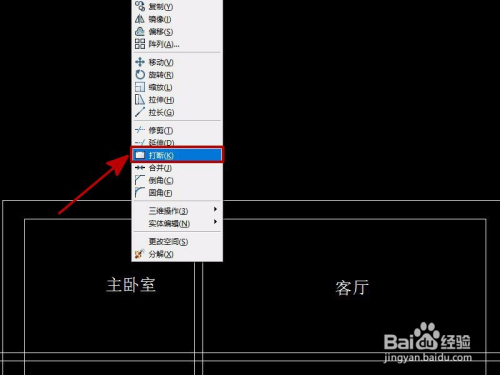

   鄙人拉框里选择"打断“，如图所示。


5. 5

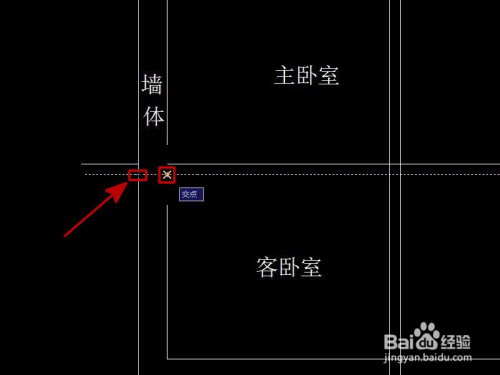

   依次选摘要打断的直线，点击第一个交点，然后再点击第二个交点，这样两个交点之间的线段就消弭了，如图所示。


6. 6

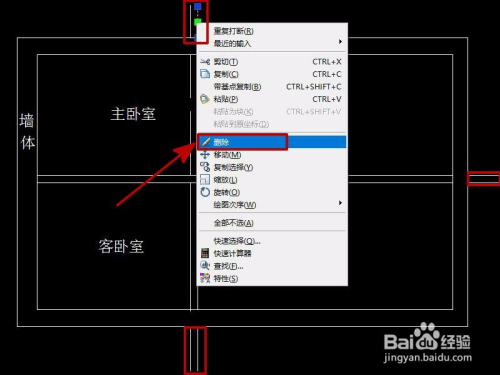

   最后，选中边框外多余的线段，点击右键，选择”删除“，如图所示。


7. 7

   总结：

   1、打开CAD软件，点击“正交”，然后点击箭头所指的图标(直线）。

   2、在CAD界面画出建筑图形，可以看到多线订交连系。

   3、在功能栏里点击“点窜”，鄙人拉框里选择"打断“。

   4、依次选摘要打断的直线，点击第一个交点，然后再点击第二个交点。

   5、选中边框外多余的线段，点击右键，选择”删除“。
