在Altium Designer中怎样用原理图导出PDF文件

为了查看电路设计图的便利，我们经常会用道理图文件导出PDF文件。今天我就来分享一下在Altium Designer中如何把道理图导出到PDF文件。

工具/原料

• 电脑
• Altium Designer软件

方式/步骤:道理图导出PDF的方式

1. 1

   用AD打开一张道理图文件

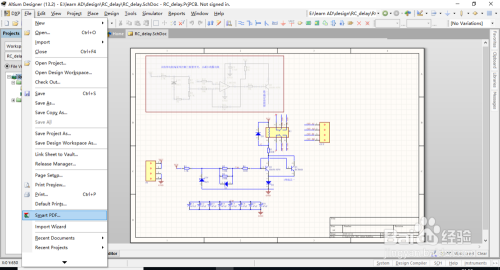

2. 2

   点击File文件下的“Smat PDF...”

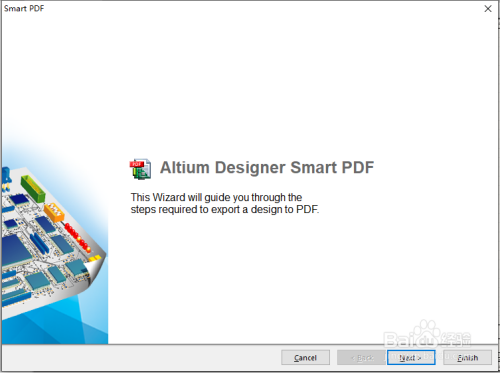

3. 3

   在呈现的界面下点击Next


4. 4

   在1处选摘要导出的文件，在2处选择文件保留的路径。然后，点击Next.

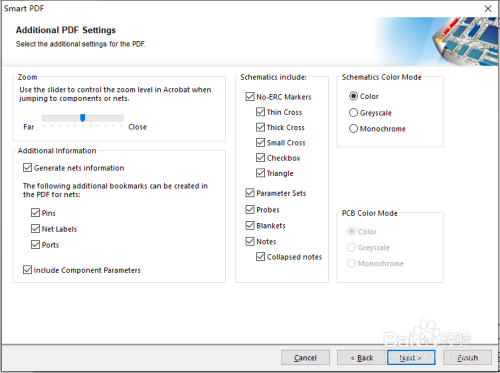

5. 5

   在呈现的界面中连结默认选项，直接点击Next.


6. 6

   在呈现的界面中连结默认选项，直接点击Next.


7. 7

   在呈现的界面中勾选1，然后点击Finish.


8. 8

   因为我们在上一步勾选了“输出后打开PDF文件”，所以导出的PDF文件会直接打开。到这里就完当作了道理图导出PDF的所有操作。
