工具/原料
- 电脑系统：Windows 7 64位 旗舰版
- CAD版本：AutoCAD 2016
方式/步骤
- 1

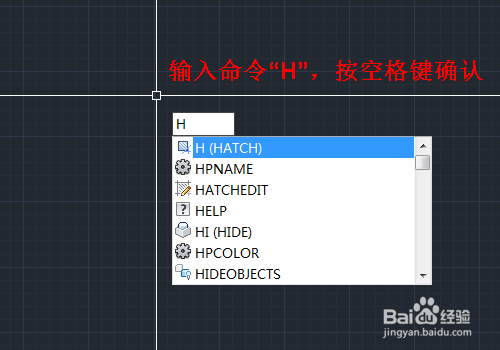

在 AutoCAD 中，设置填充的号令是 HATCH，简写为“H”。要给图形设置填充，可以输入号令“H”，按空格键确认。
- 2
从打开的“图案填充和渐变色”对话框中，可以知道 AutoCAD 可以设置图案和渐变色二种填充体例，首选讲 图案填充 。
- 3

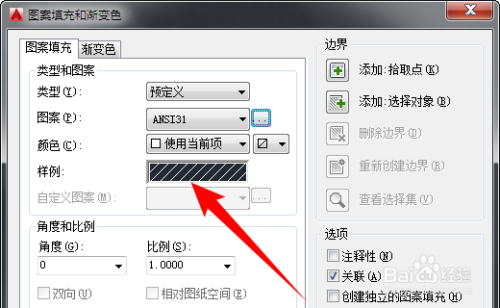

首先选摘要填充的图案，在“图案填充”选项卡中，单击“样例”后面的图案，如下图所示：
- 4
在打开的“填充图案选项板”对话框中，选中要进行填充的图案，单击【确定】按钮。
- 5
然后选摘要填充的图形，这里有二种方式来选择图形，拾取点和拾取对象，前者是点击图形内部的某一点来选择点地点的封锁图形，如下图所示：
- 6
拾取对象是点击图形轮廓线上的某一点来选择整个图形，如下图所示：
- 7

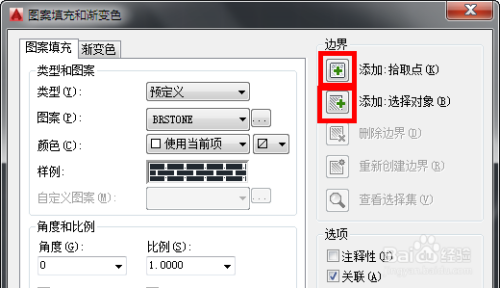

经由过程上述二种体例的对比，可以发现当图形没有重叠时，二种方式是一样的，当图形有重叠部门时要按照环境选择分歧的方式。可以单击对话框右侧的【拾取点】或【拾取对象】按钮来选择图形。
- 8
选择图形后按空格键，回到“图案填充和渐变色”对话框，最后单击【确定】按钮完当作。
- 9
完当作后如下图所示。若要更改图案的参数，可以双击图案，在弹出的菜单中可以更改图案的名称、角度、比例等参数，更改后直接封闭菜单即可。
- 10

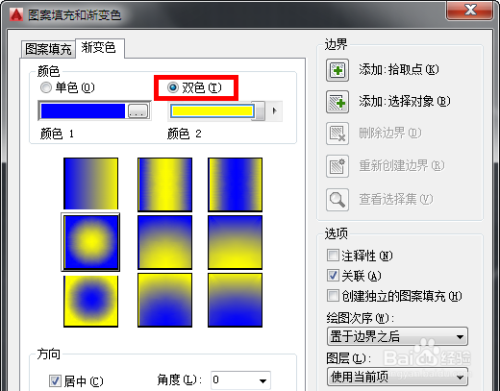

接下来讲 渐变色，在“渐变色”选项卡中，可以看到有 单色 和 双色 二种渐变色方案。双色是二种分歧颜色的填充，此中包罗九种不消的渐变体例，如下图所示：
- 11

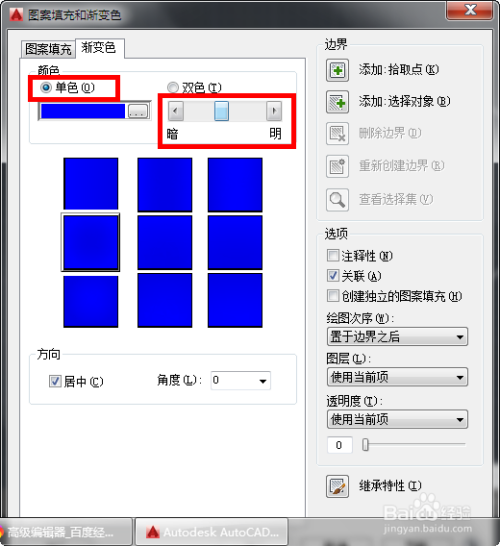

单色是一种颜色和白色的组合，也有九种分歧的渐变体例，可是当显示明暗的酷滑块拉到中心时就只剩一种颜色了，如下图所示：
- 12
选择图形的方式和图案填充时一样，也有拾取点和拾取对象二种体例。如下图是图案填充和渐变色填充的结果对比。
