如何分析质量和能量流量传感器模块

工具/原料

• simulink
• 电脑

方式/步骤

1. 1

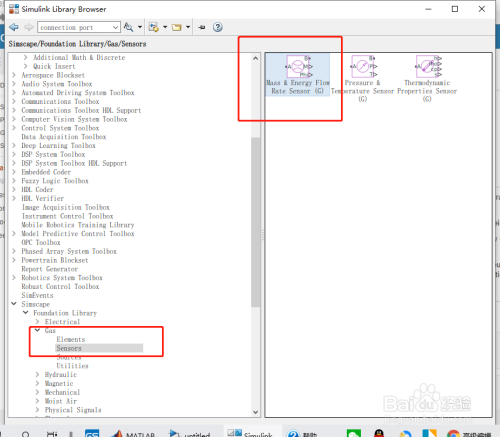

   库：

   Simscape / Foundation Library / Gas / Sensors

   如下图所示。


2. 2

   申明

   质量和能量流量传感器（G）块是测量气体收集中质量流量和能量流量的抱负传感器。能量流量是总焓的平流。整个传感器的压力或温度没有转变。

   因为流量是经由过程变量的，块必需与被测组件串联。

   端口A和B的相对偏向确定了测量符号。若是流量从端口A流标的目的端口B，则符号为正。互换端口毗连会使测量符号反转。

   两个物理旌旗灯号端口输出测量数据。端口M输出质量流量。端口功率因数输出能量流量。将端口毗连到PS Simulink转换器块，将输出物理旌旗灯号转换为Simulink®旌旗灯号，例如用于画图或其他数据处置。

3. 3

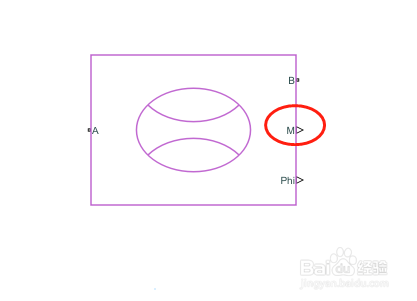

   M——质量流量测量，kg/s

   物理旌旗灯号

   用于质量流量测量的物理旌旗灯号输出端口。


4. 4

   Phi-能量流量测量，W

   物理旌旗灯号

   用于能量流量测量的物理旌旗灯号输出端口。


5. 5

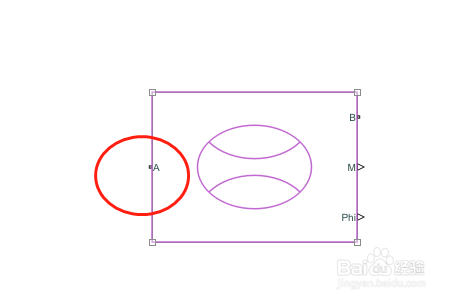

   A-传感器进口

   气体

   自然气储油口。若是气体从端口A流标的目的端口B，则质量和能量流量为正。


6. 6

   B-传感器出口

   气体

   自然气储油口。若是气体从端口A流标的目的端口B，则质量和能量流量为正。
