工具/原料
- 电脑
- simulink
方式/步骤
- 1

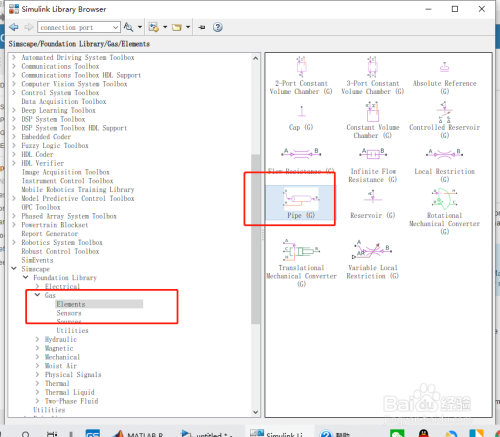

库：Simscape / Foundation Library / Gas / Elements
如下图所示。
- 2
申明
管（G）块模拟了燃气管网中的管流动力学。块体考虑了粘性摩擦损掉和与管壁的对流换热。这根管子里有恒定体积的气体。压力和温度随气体体积的压缩性和热容量而转变。当出口达到声波前提时，会发生堵塞。
- 3

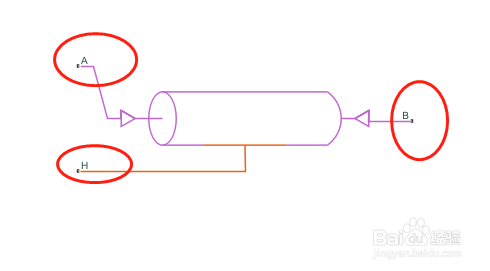

A-进口或出口
与管道的进口或出口相连的气体保留口。这个块没有内涵的偏向性。
B-进口或出口
与管道的进口或出口相连的气体保留口。这个块没有内涵的偏向性。
H—管壁温度
与管壁温度有关的保温口。该温度可能与气体体积的温度分歧。
- 4

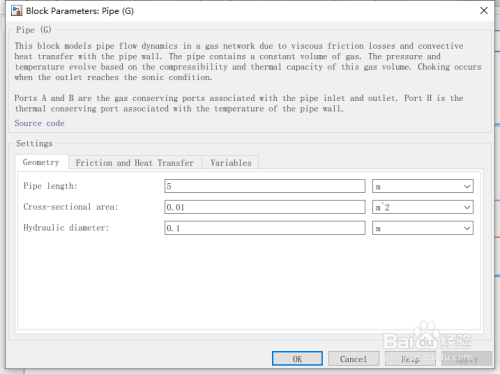

管道长度-管道的长度
5米（默认）
管道沿水流偏向的长度。
横截面积-管道的内部面积
0.01 m^2（默认）
垂直于水流偏向的管道内部区域。
水力直径-具有不异横截面积的等效圆柱形管道的直径
0.1米（默认）
具有不异横截面积的等效圆柱形管道的直径。
- 5

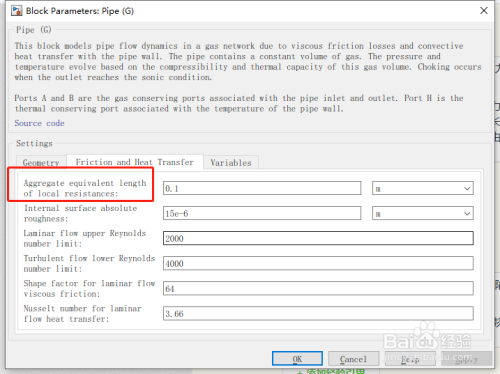

局部阻力的总当量长度-管道中所有局部阻力的组合长度
0.1米（默认）
管道中所有局部阻力的组合长度。局部阻力包罗弯管、配件、电枢和管道进口和出口。局部阻力的感化是增添管段的有用长度。仅在计较摩擦时，才将此长度添加到几何管道长度中。气体体积仅取决于由管道长度参数界说的管道几何长度。
- 6

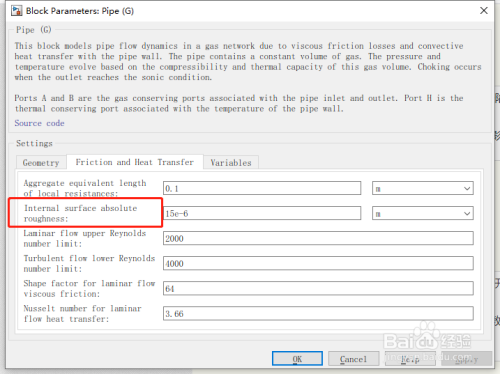

内概况绝对粗拙度-管道内概况所有概况缺陷的平均深度
15e-6米（默认）
管道内概况所有概况缺陷的平均深度，其影响湍流区的压力损掉。
- 7

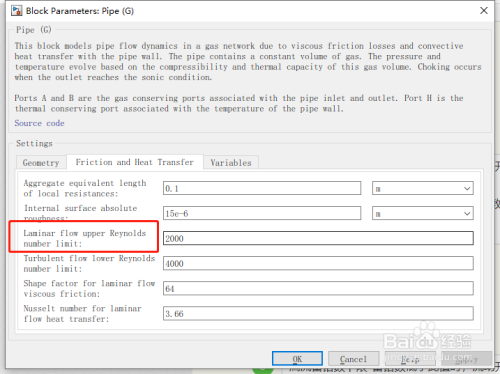

层流雷诺数上限-雷诺数高于此值时，流动起头从层流过渡到湍流
2000（默认）
雷诺数流体起头从层流过渡到湍流的雷诺数。该数值等于与充实成长的层流相对应的最大雷诺数。
- 8

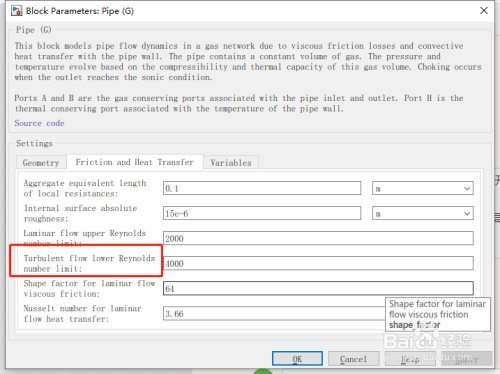

湍流雷诺数下限-雷诺数低于此值时，流动起头从湍流过渡到层流
4000（默认）
雷诺数，低于此雷诺数流动起头从湍流标的目的层流过渡。该数值等于与充实成长的湍流相对应的最小雷诺数。
- 9

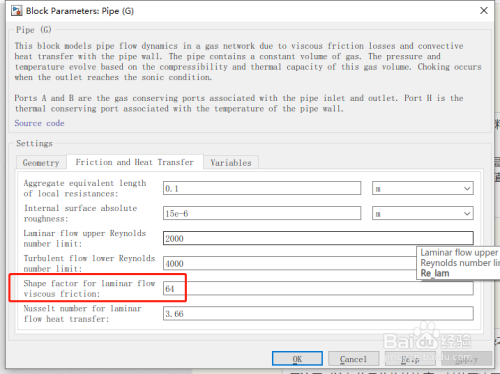

层流粘性摩擦的外形因子-管道几何外形对粘性摩擦损掉的影响
64（默认）
无量纲因子，编码管道横截面几何外形对层流状况下粘性摩擦损掉的影响。圆形横截面的典型值为64，方形横截面的典型值为57，纵横比为2的矩形截面的典型值为62，薄环形截面的典型值为96。
- 10

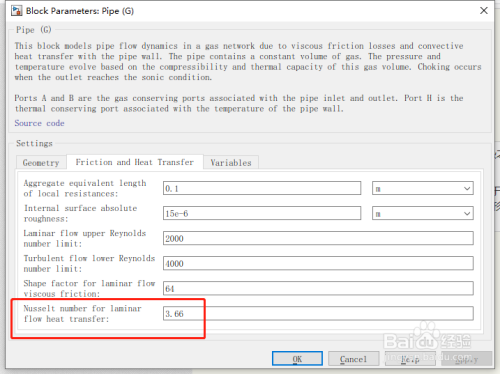

层流换热的Nusselt数对流换热与传导换热之比
3.66（默认）
层流区对流与传导传热的比率。其值取决于管道横截面外形和管壁热鸿沟前提，如恒温或恒热流密度。对于壁温恒定的圆形横截面，典型值为3.66。
