工具/原料
- proe软件
- 三维模子
方式/步骤
- 1
点击图标，打开现有模子。
- 2
点击基准点特征旁边的小箭头，在睁开的东西条中选择“域基准点东西”，我们下面就简称域点。
- 3
域点建立的可选对象，从过滤器中我们可以看到，能选择线、边和面。
- 4
这个例子中我们选择实体概况，建立域点。域点跟基准点有所分歧，域点其实只选择了一个区域，好比这里的域点就是锁定在这个选择的实体概况上，可是没有具体位置，可以说是个游动的点。
- 5
点击确定，完当作域点的建立。从模子显示来看，域点恰似跟一般的基准点一样，其实利用功能大不不异。
- 6
一般基准点是固定在某个位置的，而域点是某个区域，所以位置并不完全确定。好比我们从头编纂界说域点特征，可以把店随意改动到面上任一位置。这样的有限自由特征，就给了我们进一步利用的前提。
- 7
这里我们就操纵域点来求这个扭转体的最大和最小直径。

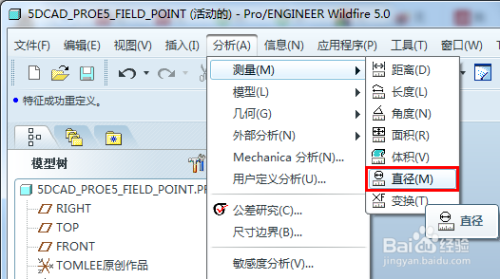

首先启动一个直径测量，指令菜单元置：阐发——测量——直径。
- 8
在对话框中曲面选择域点地点面，点选择域点
- 9
对话框选择特征，打勾确定，模子树上建立了一个直径测量特征。
- 10
按住ctrl键在模子树上多选，将域点和测量特征一路选中，右键快捷菜单中选择组，这样就将两个特征打包为一个组。
- 11
启动用户界说阐发，指令菜单元置：阐发——用户界说阐发...
- 12
默认设置，点击计较，获得阐发计较成果，这里显示的最大最小值就是我们想要阐发测量的最大和最小直径。
- 13
点击添加特征，弹出名称界说栏，接管默认名称或者本身输入一个名称，打勾完当作特征添加。
- 14
特征添加在模子树，将来模子转变，测量成果会跟从更新。这里我们在模子树选平分析特征，右键选编纂界说，阐发特征对话框可以建立测量值的基准，就是可以在最大和最小直径处帮我们主动建立上基准点。
- 15
选择成果基准
- 16
选择最小值的点——UDA_MIN_PNT，鄙人面建立栏勾选是，默认是否。
- 17
选择最大值的点——UDA_MAX_PNT，鄙人面建立栏勾选是，默认是否。
- 18
打勾完当作阐发特征编纂界说，最大和最小直径的位置点就建立在模子上了。
注重事项
- 记得域点特征和阐发特征要建立为一个组，才能被用户界说阐发利用。
- 若是位置切确，不要利用域点，直接利用基准点东西建立，这样位置才精确。
