工具/原料
- 电脑Windows10系统
- UG1847软件
方式/步骤
- 1

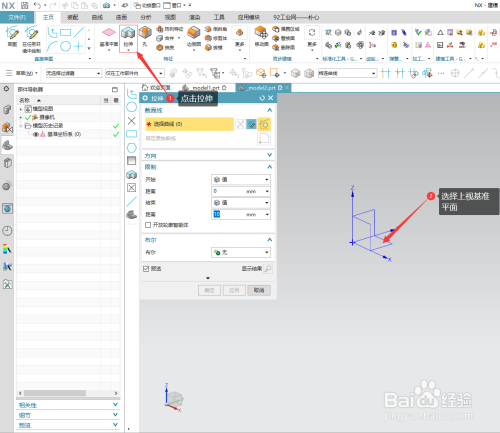

第1步：在UG1847软件中先点击激活“拉伸”，然后在选择上视基准平面“XY”作为草绘平面。
- 2

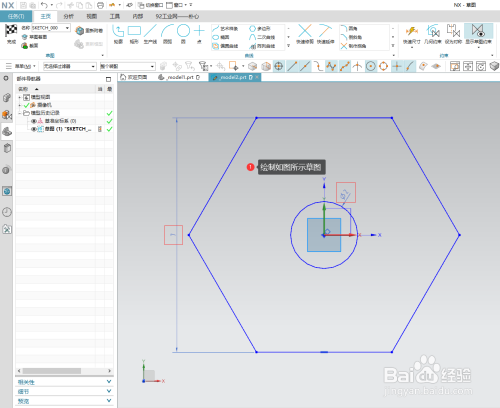

第2步：首先在NX UG1847软件中绘制出来一个如图所示的草图。
- 3

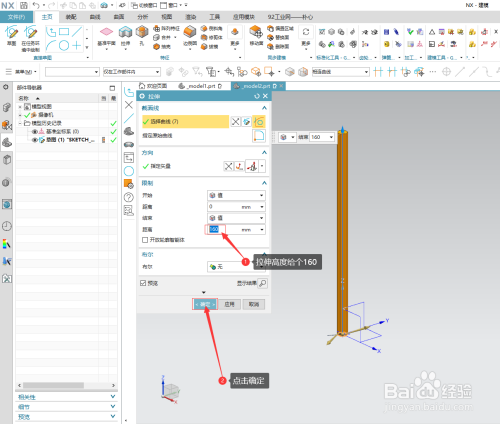

第3步：在UG1847软件中找到“拉伸”，高度给个160，然后找到“布尔类型”“布尔类型”为无，在点击点击“确定”。
- 4

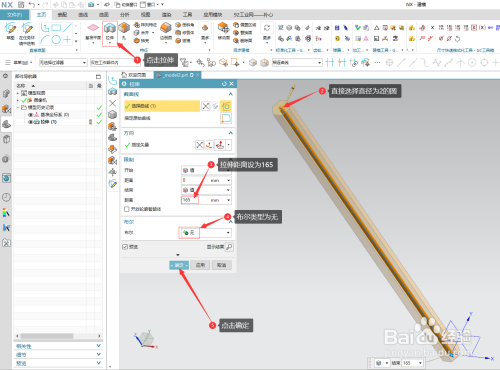

第4步：然后再次在UG1847软件中的本家儿页找到“拉伸”激活“拉伸”，直接选择直径为“2”的圆作为拉伸截面，在“拉伸”里找到“距离”“距离”设置为“165”，找到“布尔”“布尔”类型为无，再次点击确定。
- 5

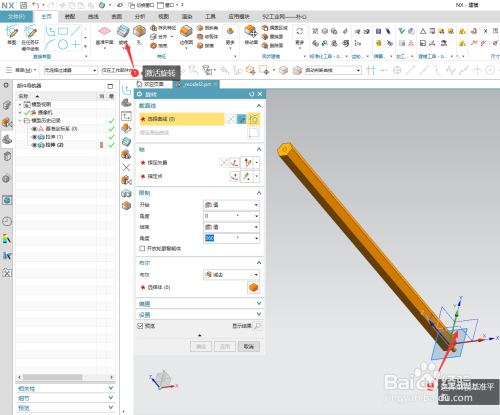

第5步：在UG1847软件中的本家儿页找到“选装”激活“选装号令”，之后选择“ZX”前视基准平面，作为画图面。
- 6

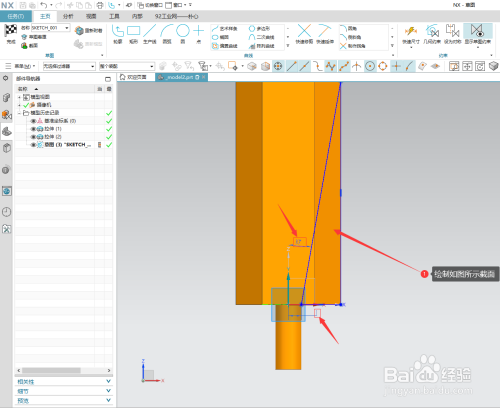

第6步：再看UG1847软件的绘制如图所示的截面。
- 7

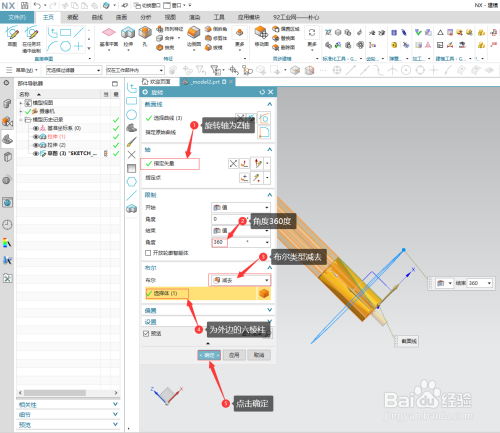

第7步：在UG1847软件中的本家儿页扭转轴为“Z”轴，角度为“360”度，布尔类型为减去，减去体为最外边的六棱柱，点击“确定”。
- 8

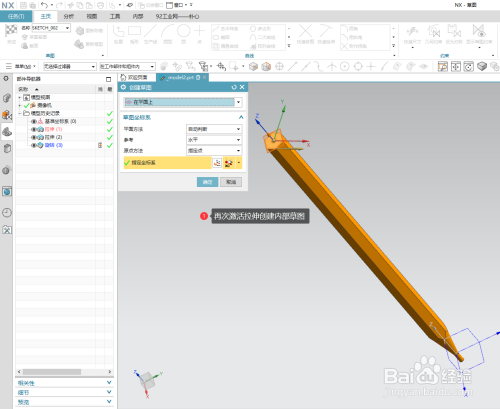

第8步：再次激活拉伸，画图面如图所示，建立草图
- 9

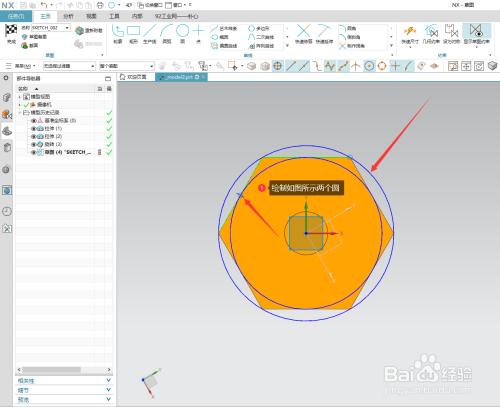

第9步：绘制如下两个圆，外圆过端点，内圆与六边形想切。
- 10

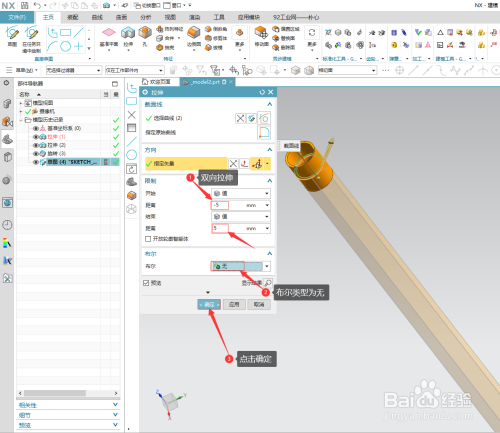

第10步：拉伸体例双标的目的拉伸，参考我给的数值，然后找到“布尔类型”“布尔类型”为无，最后再次点击确定。
- 11

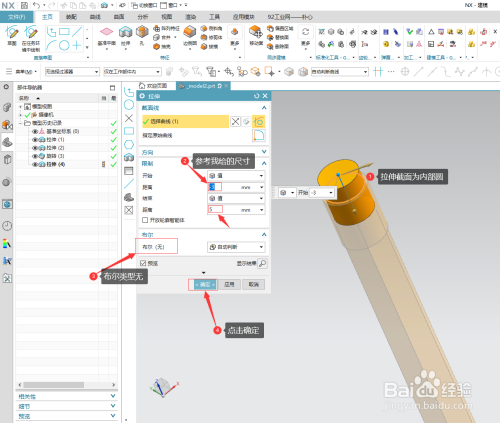

第11步：在本家儿页里找到“拉伸”然后再次“拉伸”，拉伸截面为内部圆，参考我给的数值，布尔类型仍然为“无”，点击确定。
- 12

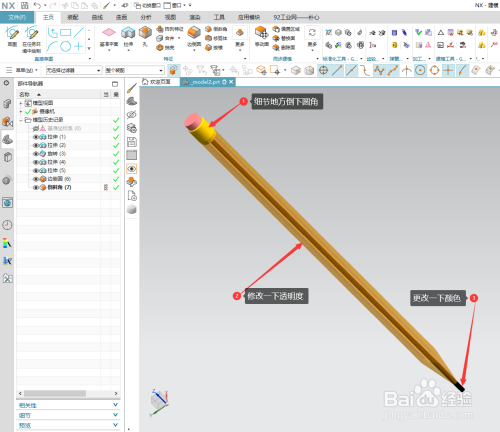

第12步：再看细节处所倒下圆角，然后点窜一下“透明度”，更改一下笔芯的颜色，结果如下：（今天的分享就到这里啦，接待随时留言反馈哦）
