工具/原料
- proe软件
- proe三维模子
方式/步骤
- 1

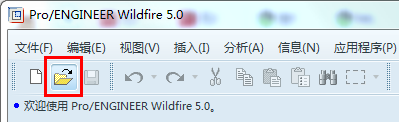

启动proe，proe软件界面中点击打开文件图标，打开筹办好的proe三维模子。
- 1
- 2

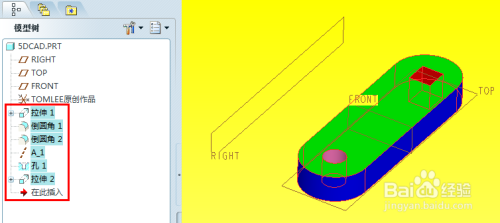

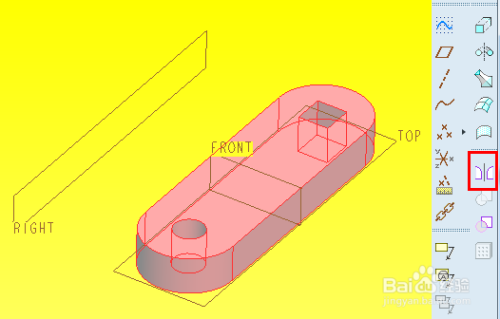

首先我们来看特征镜像操作，直接在模子树选中需要镜像的实体特征，然后在proe界面右侧东西栏点击镜像指令图标。
- 3

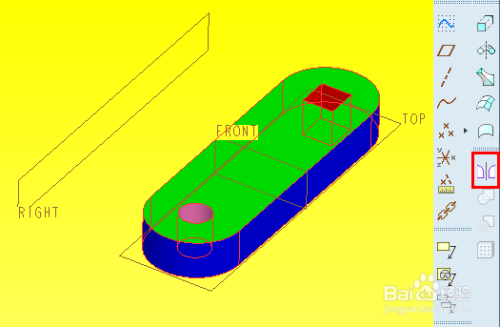

在proe镜像特征操作中，选择RIGHT基准平面作为镜像平面，完当作镜像特征建立，获得实体镜像成果。从模子树可以看到，一个镜像特征下包含了适才选中的全数实体建模特征。
- 4

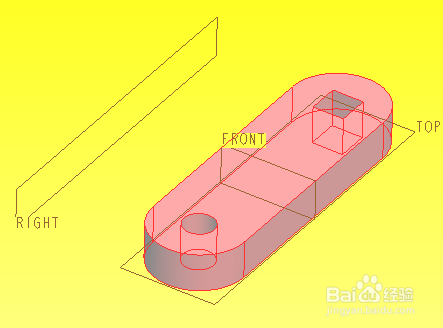

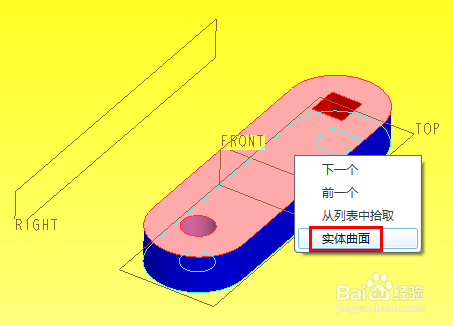

我们再来看曲面镜像操作，首先复制实面子组，操作也有些技巧。选中实体概况，右键快捷菜单点击“实体曲面”，这时辰实体整个曲面就被选中了。
- 5

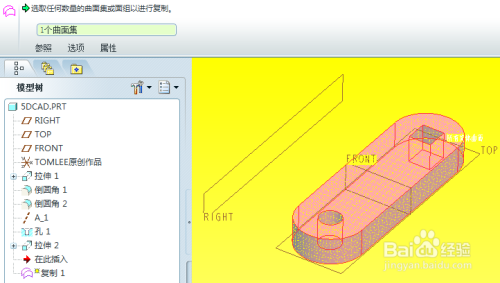

利用快捷键复制曲面：先利用快捷键组合ctrl+c，然后再利用快捷键组合ctrl+v，整个实体的外概况就复制下来了。
- 6

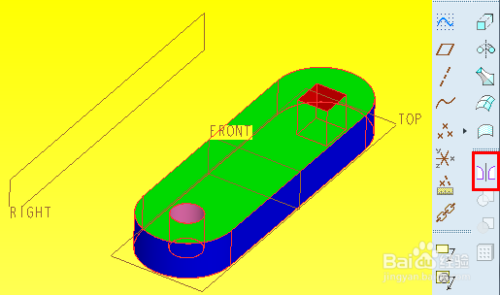

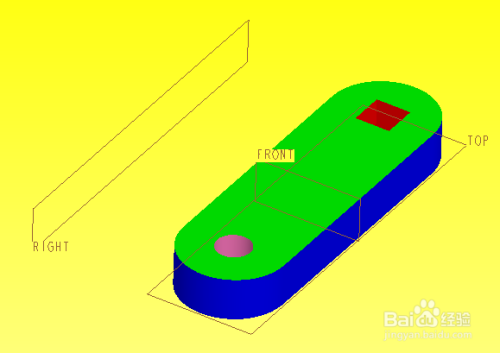

可以在选择过滤中先选为面组，然后在模子显示区再选择适才复制粘贴的面组，最后在proe界面右侧东西栏中点击镜像指令图标。
- 7

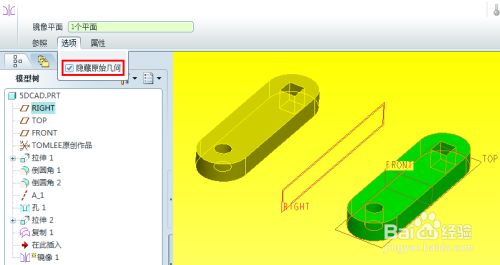

选择RIGHT基准平面作为镜像平面，记得沃速选项中勾选“埋没原始几何”，把适才复制的曲面在镜像后埋没起来。
- 8

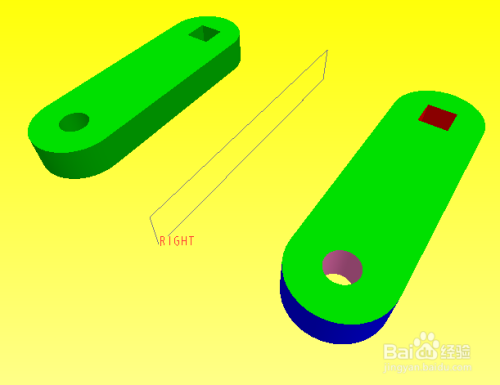

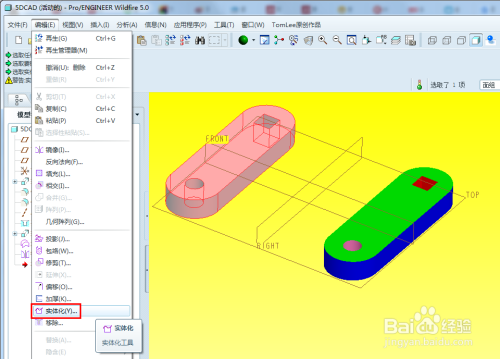

可以在选择过滤中先选为面组，然后选中适才镜像发生的新面组，最后在编纂菜单下选择“实体化...”指令。将新面组生当作实体，获得实体镜像成果特政惹。曲面镜像比特征镜像操作繁琐一些，可是曲面的计较速度和灵轿案活性更强，特征数量多时可以考虑利用曲面镜像而不是特征镜像。
- 9

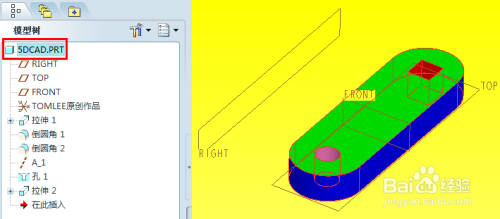

最后我们来看看零件镜像的操作，模子树选中零件名，然后在proe界面右侧东西栏点击镜像指令图标。
- 10
选择RIGHT基准平面作为镜像平面，获得实体镜像成果。零件镜像算作一个整体镜像，一个镜像特征包含了零件的全数几何，长处操作便捷，错误谬误是会包含实体之外的多余几何。
注重事项
- 镜像特征合用于良多分歧的对象，可所以实体几何，也可所以单个特征。
- 镜像特征需要先确定一个镜像平面，若有需要可以建立一个基准平面来完当作镜像。
