工具/原料
- proe软件
- proe5.0
- proe三维模子
方式/步骤
- 1

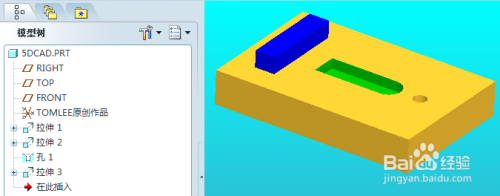

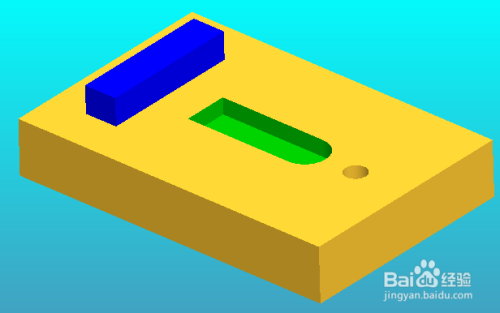

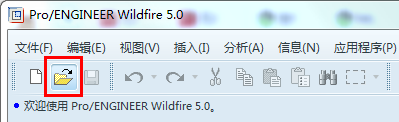

启动proe软件，在proe界面中点击打开文件图标，打开一个现有proe三维模子文件。
- 2

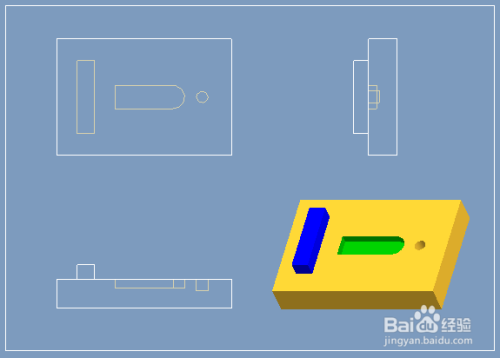

用这个现有proe三维模子文件，建立一个工程图。
- 3

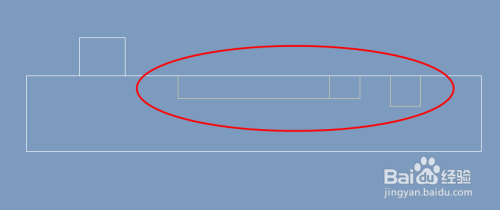

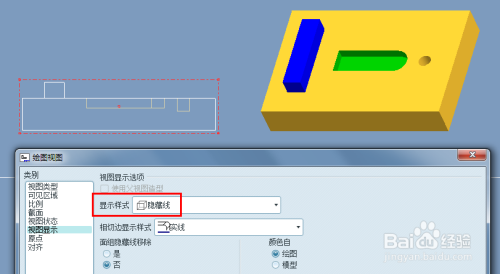

为前视图设置“埋没线显示”，这样模子内部的线条就会以灰色线条显示。
- 4
若是这些灰色线条有些不想在这个视图显示，怎么办呢？所有线条都来自三维模子，这里并不想点窜三维模子，只想对这个视图做一个零丁的显示节制。
- 5

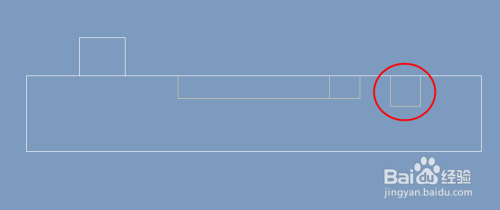

例如这里，我们假设不想显示右侧孔的线条显示，可是又不是要删除这个孔，怎么操作？
- 6

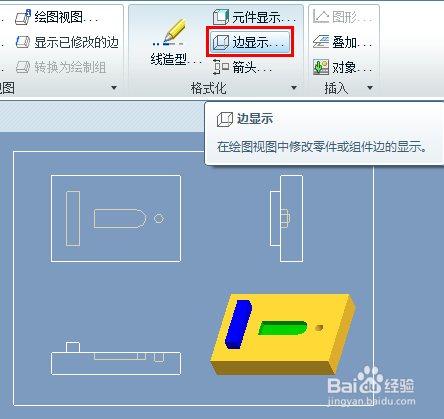

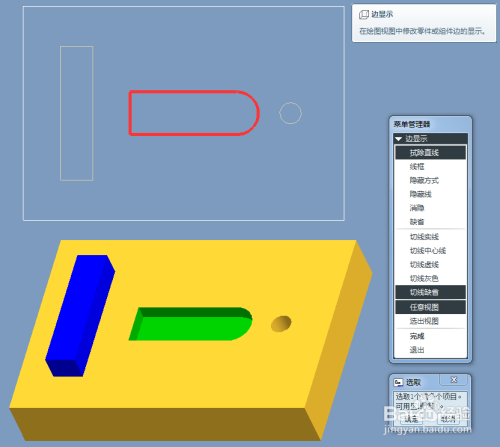

这里我们就需要利用工程图中的“边显示”指令了，指令位置：格局化功能区中的“边显示...”图标。
- 7

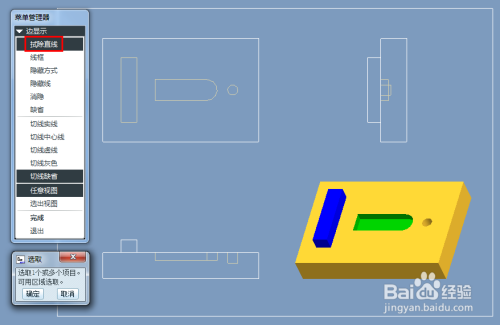

边显示的指令仍是proe早期版本的菜单操作模式，我们需要在菜单中选择“拭除直线”。
- 8
接下来可以直接一条边一条边的选择，也可以直接框选，具体选择体例按照本身的图形来判定如何操作更便利，这里我们简单一个框选就可以将前视图显示孔的三条灰色边选中。
- 9
点击完当作后，指令菜单不再显示，拭除直线指令将适才显示的三条灰色线条移除了，可是这里不是删除，只是当前视图不显示罢了。
- 10
同样的再次启动边显示指令，可以将适才拭除的灰色线条从头显示出来。这里直接选择默认，就可以恢复线条显示 。您可能会问，都没线条显示了，还怎么选？其实固然线条不成见了，可是当您在边显示操作中，鼠标光标接近原先的位置，就会有线条加亮显示可以看到，此时就可以选择了。
END
注重事项
- 拭除直线只是当前不显示，并没有改变几何。
- 拭除直线后的视图跟现实三维模子不是一一对应，利用时要注重。
