CAD如何标注尺寸

工具/原料

• 电脑

方式/步骤

1. 1

   打开CAD的程序，新建一个文件。


2. 2

   接着鼠标左键点击东西箱，选择【矩形东西】，在画布中绘制一个长方形出来，筹办给长方形添加标注。


3. 3

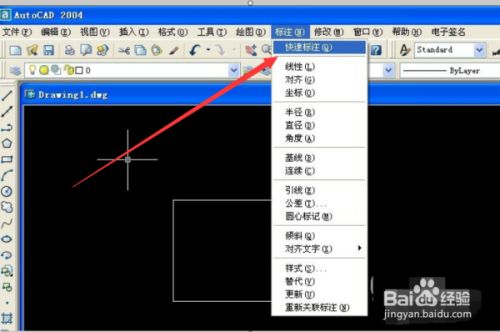

   然后鼠标左键单击菜单【标注】下的【快速标注】。


4. 4

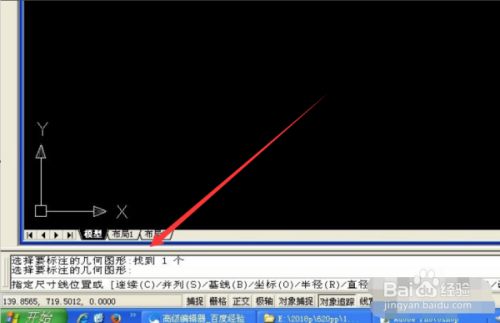

   接着可以看号令行的提醒窗口上，选择需要标注的图形，用鼠标左键选择。


5. 5

   然后，在画布区域，拖动鼠标，可以看到添加标注的位置。


6. 6

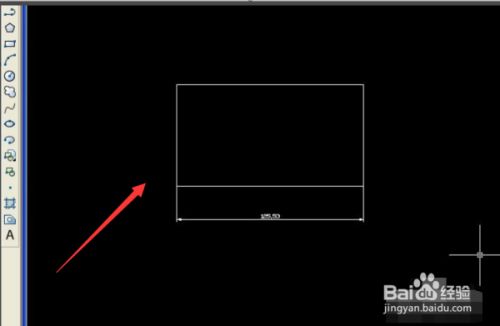

   最后，可以看到长方形的长度添加了标注，也可以给宽度添加标注，这样就知道了图形的尺寸大小了。


7. 7

   具体步调总结如下：

   1、打开CAD的程序，新建一个文件。

   2、接着鼠标左键点击东西箱，选择【矩形东西】，在画布中绘制一个长方形出来，筹办给长方形添加标注。

   3、然后鼠标左键单击菜单【标注】下的【快速标注】。

   4、接着可以看号令行的提醒窗口上，选择需要标注的图形，用鼠标左键选择。

   5、然后，在画布区域，拖动鼠标，可以看到添加标注的位置。

   6、最后，可以看到长方形的长度添加了标注，也可以给宽度添加标注，这样就知道了图形的尺寸大小了。
