怎么在cad图中提取坐标参数

工具/原料

• 电脑

方式/步骤

1. 1

   打开图纸，然后单击东西 - 数据提取。


2. 2

   选择“建立新数据提取”，单击“下一步”，然后为文件定名，例如“1111”，确定。


3. 3

   选择“画图/画图集”，然后单击“下一步”。


4. 4

   选摘要提取的对象。全选 - 转到复选框中的复选框，然撤退退却出所有选择并单击以选择所需的数据。点击下一步。


5. 5

   选择所需的类，例如点的X，Y和Z坐标。点击下一步。

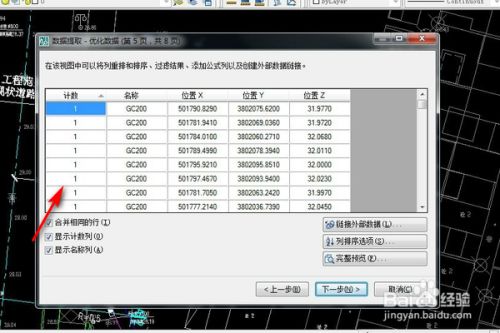

6. 6

   预览当前输出是否准确。若是准确，请单击“下一步”。


7. 7

   输出。选择保留的位置，文件名，文件类型。例如，xls类型的excel。


8. 8

   成果如下：从图中可以看出，此时共导出2356个点，内容包含点的X，Y和Z坐标。

   END
