CATIA怎么镜像一个实体结构

工具/原料

• ThinkVision
• Windows 7旗舰版
• CATIA V5R21

方式/步骤

1. 1

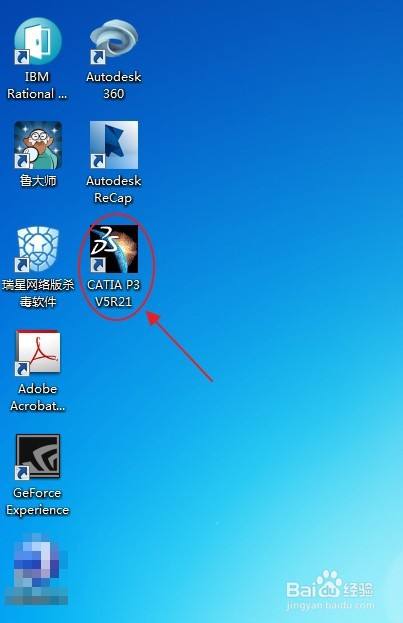

   首先我们要打开CATIA软件，在电脑桌面上直接双击打开CATIA软件，或者点击电脑左下角的“起头”按钮，然后经由过程“所有程序”找到并打开CATIA软件。


2. 2

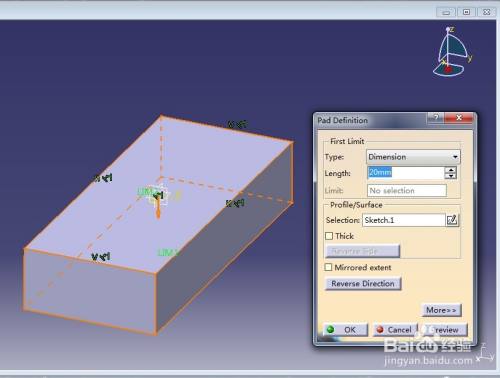

   这里我们先成立一个长方体，当然了，其他布局也可以，这里只是作为一个引例，在上概况起头挖洞，采用对称布局。


3. 3

   好比这里我们在该长方体的一边挖一个沉孔，当然也可所以其他的布局特征，先挖好这个沉孔，然后再镜像一个沉孔到长方体的另一边。


4. 4

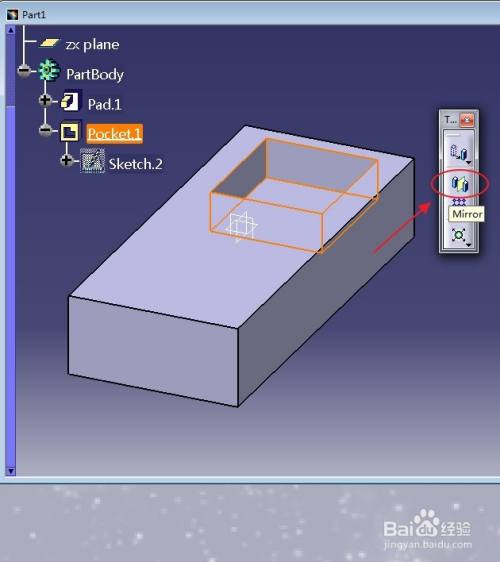

   接着起头镜像操作，点击东西栏的镜像按钮，该镜像按钮可以镜像一个实体特征，这里我们先选中沉孔特征，然后点击镜像按钮。


5. 5

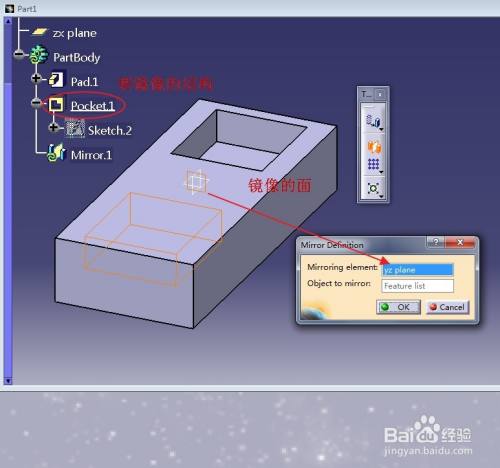

   接着就呈现镜像设置窗口了，因为上一步已经选中了沉孔布局，所以这里在“Mirroring element”中直接选择对称平面即可，点击“OK”完当作对称布局。

   END

注重事项

• 最好是先选摘要镜像的布局，然后点击镜像东西。
• 因为这里是镜像实体，所以对称元素为对称平面。
