如何画BSHM6

工具/原料

• dell3400
• windows10
• solidworks2021

方式/步骤

1. 1

   画一个六边形，最长为25mm，最宽度为15mm，为扭转拉伸做好筹办。


2. 2

   别离添加四个六角凹头盖M4孔。


3. 3

   画一个长度为1.5mm的半弧形，为扭转切除做好筹办。


4. 4

   画一个长为60mm，宽为3mm的矩形，为扭转做好筹办。


5. 5

   进行倒角，角度为45°，距离为0.5mm。


6. 6

   两头别离给一个M3×0.5的螺纹钻孔。


7. 7

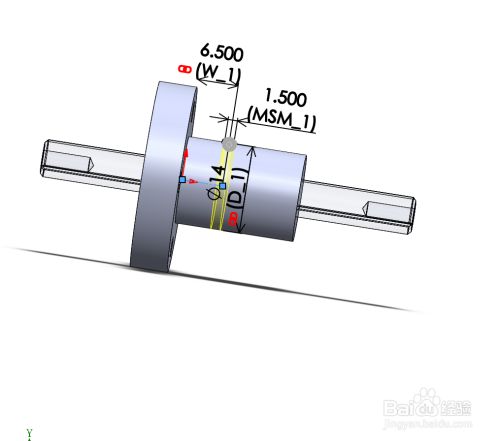

   在圆柱上给3个距离为0.3mm的弧形，便利后续切除拉伸。

   END
