怎么修改solidworks中的齿轮参数

工具/原料

• 联想拯救者Y700
• Windows7
• solidworks2016

方式/步骤

1. 1

   在设计前，您需要安装沐风东西箱插件，安装完当作后，在solidworks设计面板中会主动显示该东西栏。


2. 2

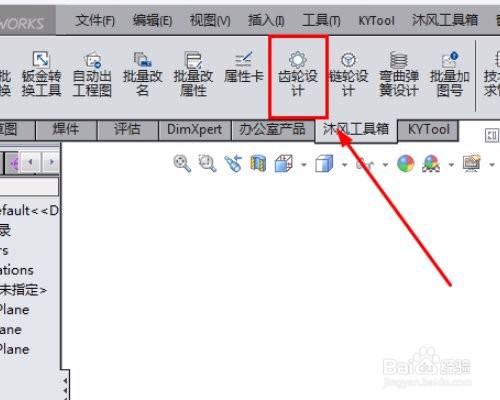

   点击东西栏上的“齿轮设计”按钮。


3. 2
4. 3

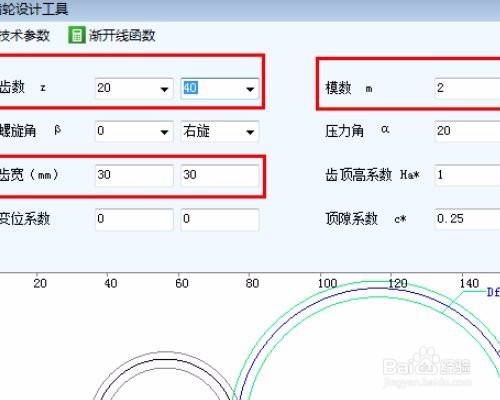

   弹出齿轮设计面板，您需要重点考虑的是齿轮的参数，而不是齿轮的建模，建模由软件主动完当作。如图所示，输入两个啮合巨细齿轮的齿数Z1，Z2、模数M、齿宽、压力角等参数。


5. 4

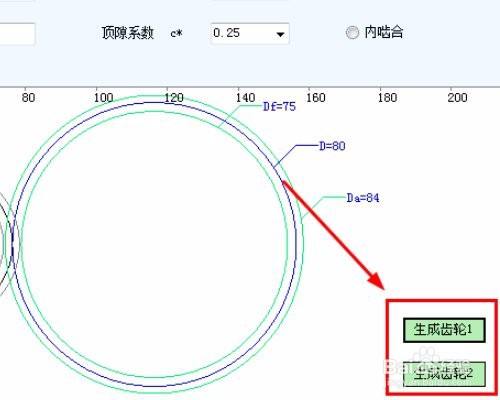

   设置完当作后电机“生当作齿轮1”，“生当作齿轮2”，软件就会主动生当作您所设置的参数的齿轮。


6. 5

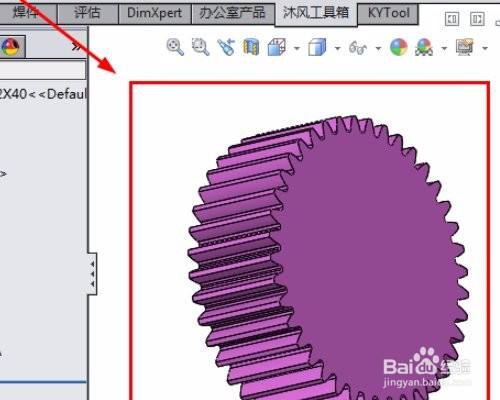

   软件主动生当作齿轮1。


7. 6

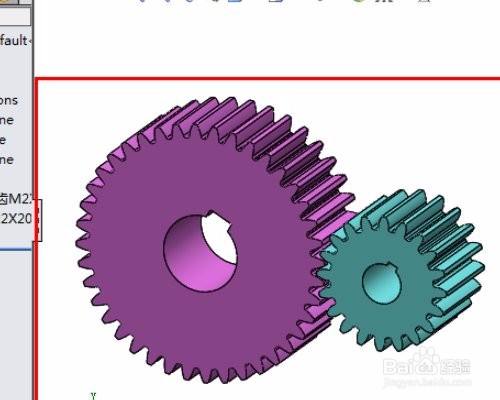

   软件主动生当作齿轮2。


8. 7

   此刻将两个齿轮保留起来，并手工画出轴孔和安放键的卡槽，在装配里按照齿轮中间距要求，就可以装配了。

   END
