工具/原料
- 微星台式电脑MS-7D46
- Windows 10 专业版64位19044
- CREO9.0
方法/步骤
- 1
在“模子”(Model) 选项卡的“外形”(Shapes) 组中，单击 “拉伸”(Extrude)。“拉伸”(Extrude) 选项卡随即打开。
- 2
选择下图所示的曲面。“草绘”(Sketch) 选项卡随即打开。
- 3
在图形窗口中单击鼠标右键，然后单击“参考”(References)。物夏芬“参考”(References) 对话框随即打开。
在“模子树”中，选择基准平面 PIN_PLN 和 FRONT。基准平面的名称将呈现在框中。然后单击“封闭”(Close)。
- 4

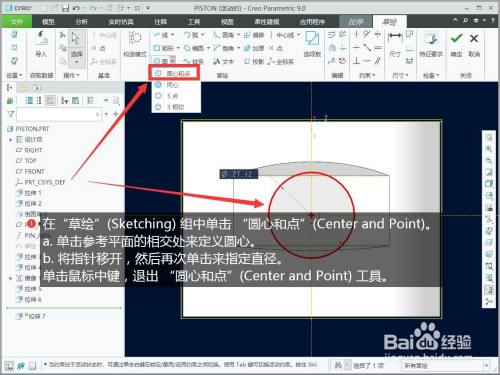

在“草绘”(Sketching) 组中单针温击 “圆心和点”(Center and Point)。
a. 单击参考平面的订交处来界说圆心。
b. 将指针移开，然后再次单击来指定直径。
单击鼠标中键，退出 “圆心和点”(Center and Point) 东西。
- 5
双击直径尺寸，将值编纂为 30，然后按 ENTER 键。
在图形窗口中单击鼠标右键，然后单击 “生存草绘并退出”(Save the sketch and exit)。在“拉伸鬼态”(Extrude) 选项卡中，将深度值设置为 1.5，然后单击“确定” 。
- 6

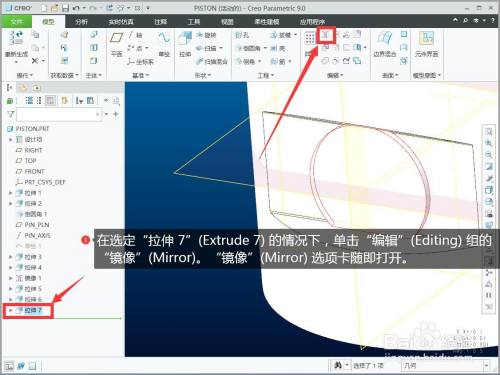

在选定“拉伸 7”(Extrude 7) 的环境下，单击“编纂”(Editing) 组的 “镜像”(Mirror)。“镜像”(Mirror) 选项卡随即打开。
- 7

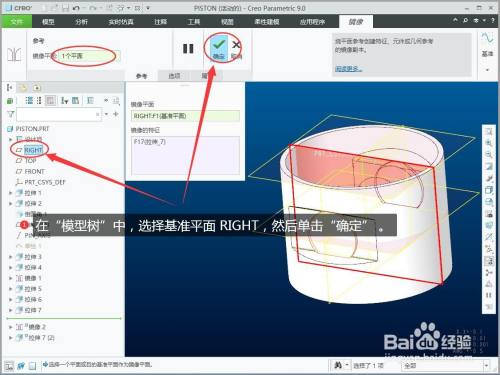

在“模子树”中，选择基准平面 RIGHT，然后单击“确定”
- 8

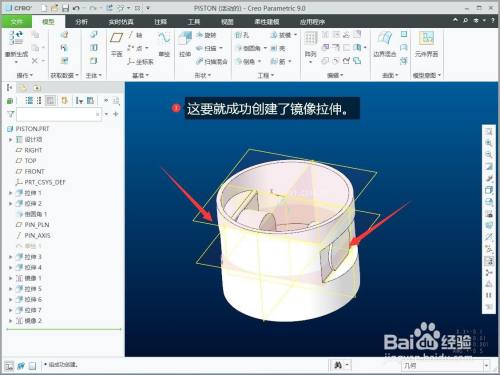

这要就乐成创建了镜像拉伸。
