天正软件怎么生成剖面图

操纵天正插件，可以快速插入建筑方面的图块，对于绘制图形的人来说是一条目必学的设计软件，这里申明如何用天正软件怎么生当作剖面图？

工具/原料

• CAD 天正软件

方式/步骤

1. 1

   首先，我们打开天正软件，进入如图所示的工作界面。


2. 2

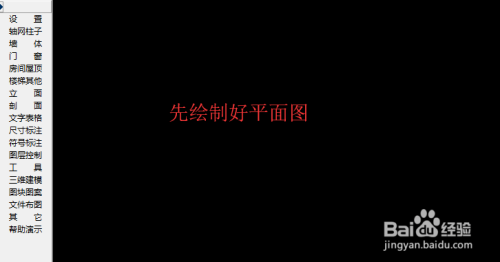

   在生当作立面图时，前期我们必需在天正软件中，绘制好平面图。


3. 3

   绘制好平面图之后，我们可以操纵天正生当作剖面图。

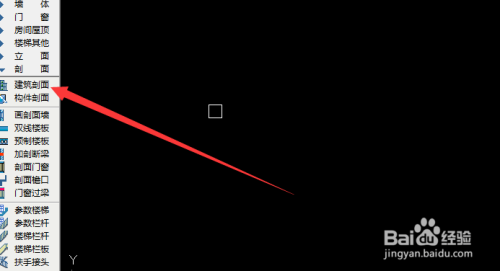

   首先，我们单击软件左侧东西条——剖面——建筑剖面。


4. 4

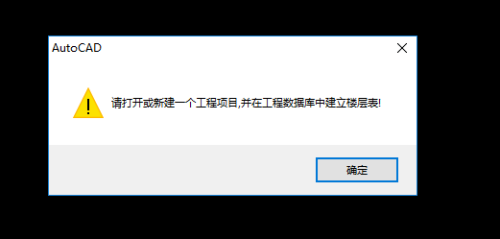

   单击建筑剖面后，弹出对话框，要求我们新建一个工程，单击确定。


5. 5

   单击确定后，呈现工程办理窗口，，继续单击工程办理，弹出下拉菜单，选择新建工程。


6. 6

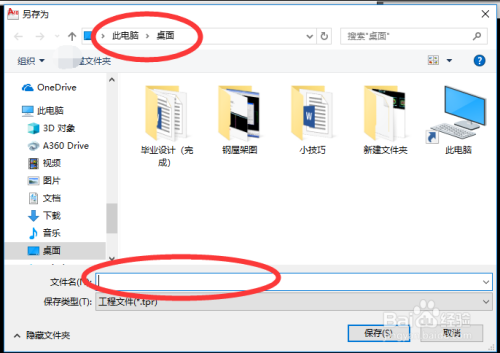

   在工程办理下拉菜单，单击新建工程后，便呈现另存为对话框，给文件定名、选择文件位置后，保留。


7. 7

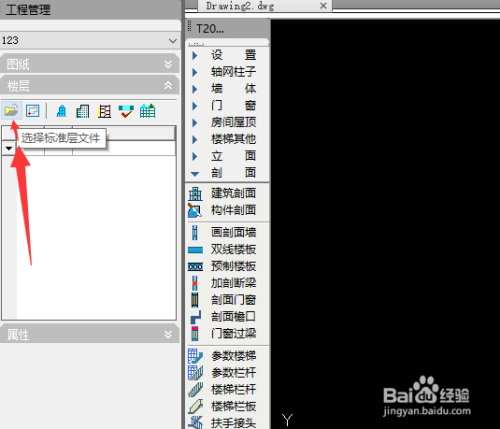

   单击保留适才新建的工程，便新建好了。接着，打开楼层下拉菜单，我们添加尺度层文件。


8. 8

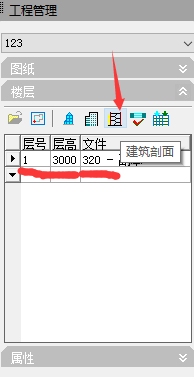

   单击，添加尺度层文件后。设置层数，层高参数，然后单击 剖面按钮。


9. 9

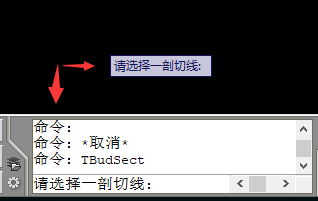

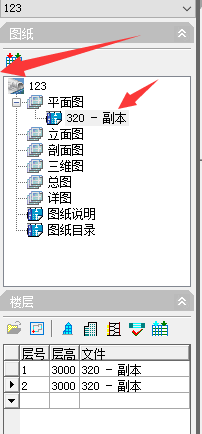

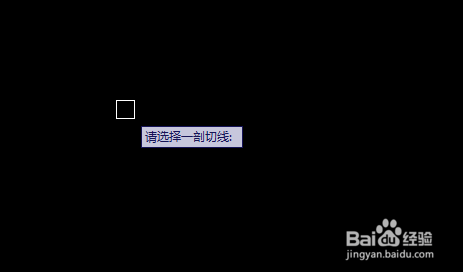

   先在图纸面板双击平面图。接着，在图示单击剖面按钮后，要求我们选择一剖切线。

   注重：剖切线的插入可以查看前面的经验。

   3天正软件怎么画剖切符号


10. 10

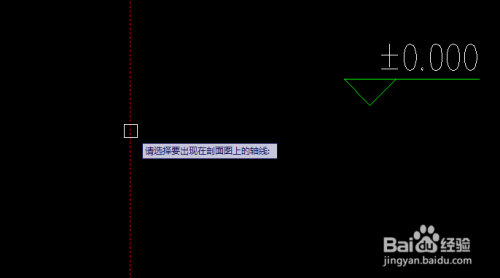

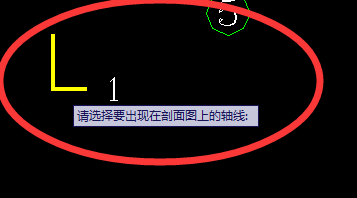

    单击剖切符号后，要求选摘要呈现在剖面图上的轴线。


11. 11

    单击选择轴线后，鼠标右键或回车键确认。


12. 12

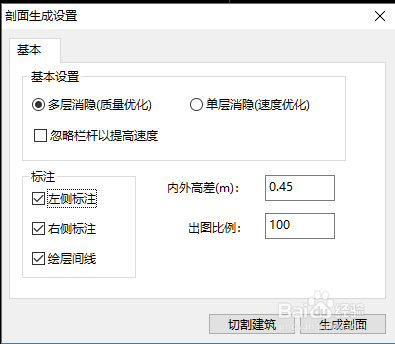

    鼠标右键或回车键确认，弹出对话框：剖面生当作设置。设置好之后，我们生当作剖面。


13. 13

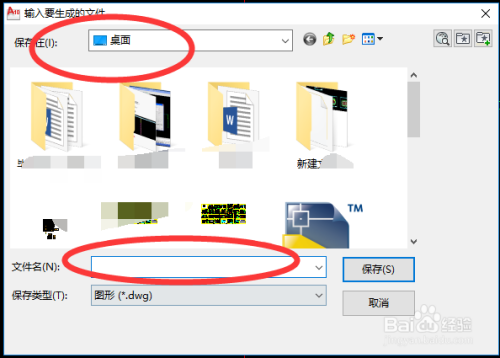

    单击生当作剖面按钮，弹出生当作文件的保留对话框，我们设置名称和保留位置后，确定保留。


14. 14

    如许，便生当作了剖面图。

    注重：系统生当作的剖面图，有待进一步完美。


15. 15

    注重：操作时，随时注重存眷 号令行 提醒。



注重事项

• 其他的问题可以参考以前经验或百度寻找经验。
