MATLAB不仅是一个很是壮大的计较东西，并且是很好的作图东西，当我们需要绘制曲线图和绘制子图的时辰可以利用MATLAB。下面分享给大师MATLAB绘制曲线图和在一个窗口绘制多个子图的方式、法式步调，但愿可以或许帮忙大师。
工具/原料
- 电脑
- MATLAB软件
- MATLAB绘制曲线图和在一个窗口绘制多个子图
方式/步骤
- 1
第一步：利用MATLAB绘制曲线图我们可以利用plot()画图号令，我们借助这个plot()号令编写的绘制曲线直线图代码如下：
a = [0:3:60];
b= a;
plot(a, b)
将其写入到MATLAB法式中，如下图所示。
- 2

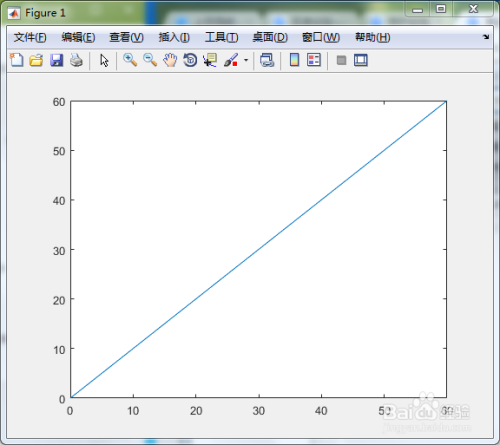

第二步：我们运行该法式代码，得出的曲线直线图绘制成果如下图所示。
- 3
第三步：绘制曲线图顾名思义需要绘制曲线了，绘制曲线同样利用plot，编写好的曲线图绘制MATLAB代码如下：
a = [-50:10:50];
b = a.^2;
plot(a, b)

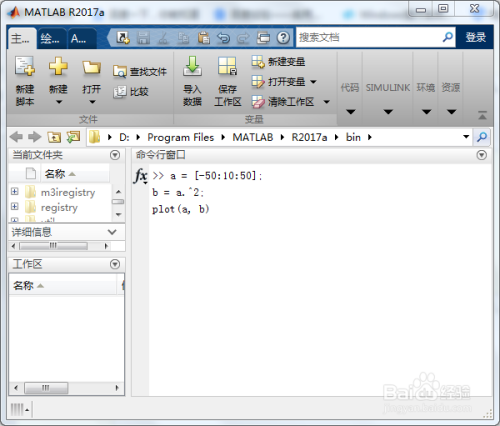

我们将此代码写到MATLAB法式中，如下图所示。
- 4

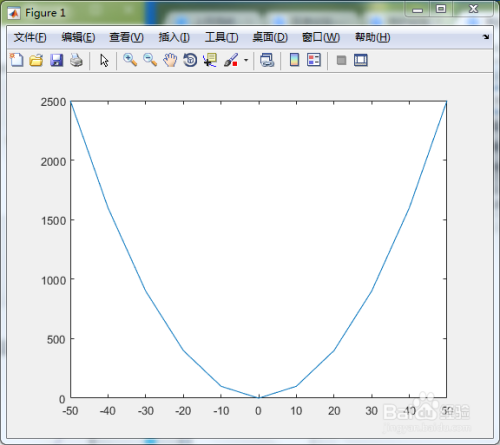

第四步：然后再运行我们的曲线绘制法式，此时得出的曲线绘制成果图如下图所示。
- 5
第五步：我们发现上述曲线绘制结果不是很光滑，那是因为我们的横坐标变量值比力少，我们更改横坐标轴a的增量值即可，即将10改当作2尝尝，代码如下：
a = [-50:2:50];
b = a.^2;
plot(a, b)
写入到MATLAB中并运行，如下图所示。
- 6
第六步：点窜后的曲线绘制结果如下图所示，与上面的曲线图对比可以发现要光滑很多。
- 7
第七步：下面我们利用MATLAB在一个窗口绘制多个子图，可以利用subplot 号令在一个窗口中绘制多个子图。编写好的法式代码如下：
a = [0:0.2:10];
b = exp(-2*a).*sin(5*a);
subplot(1,2,1)
plot(a,b), xlabel('a'),ylabel('exp(-2*a).*sin(5*a)'),axis([0 6 -0.8 0.8])
c = exp(-4*a).*sin(6*a);
subplot(1,2,2)
plot(a,c),xlabel('a'),ylabel('exp(-4*a).*sin(6*a)'),axis([0 6 -0.8 0.8])
我们将代码写到MATLAB中，如下图所示。
- 8
第八步：我们再运行上述法式代码，即可在一个窗口绘制多个子图，运行成果如下图所示。
注重事项
- 当我们需要绘制多个窗口图形时利用figure()号令即可。
- 点窜subplot(1,2,1)中的数值可以切割窗口大小和界说曲线显示在窗口中的位置。
