工具/原料
- 装有catia软件电脑一台
方式/步骤
- 1

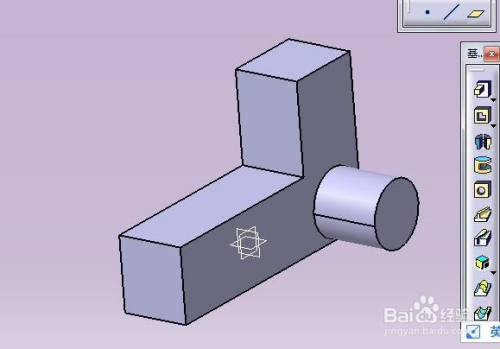

先打开模子，非论零件图仍是其总装均可，如下图，打开了一个零件，需要进行其图纸绘制，采用软件中工程模块直接生当作。
- 2

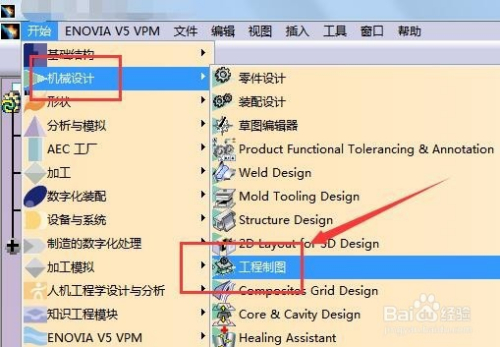

接着，连结在零件界面，不需封闭，直接点起头，找到工程制图，利用这一模块，进行基于模子的图纸快速生当作，具体生当作图纸体例见引用，这里本家儿要介绍如何扭转。
2如何利用catia基于数模建立工程制图？
- 3

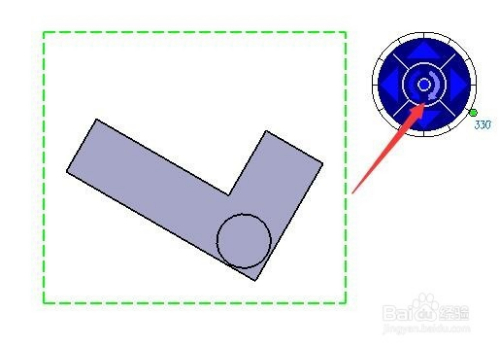

刚起头添加了某一种视图后，右上角有个操作盘，如下图，中心两个弯曲箭头，可用来节制扭转，可以用其微调。
- 4

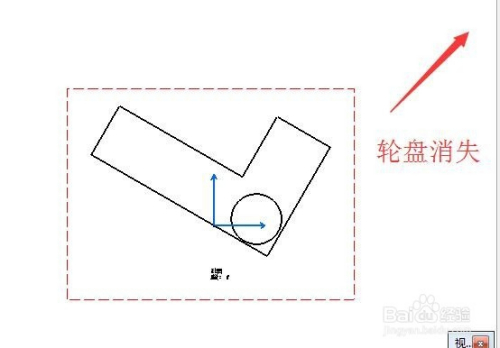

可是当鼠标点击了空白处，暗示已经确认此视图，除非删除此视图，再次成立，不然此轮盘再也不会呈现，所以需要其他体例，对其进行扭转。
- 5

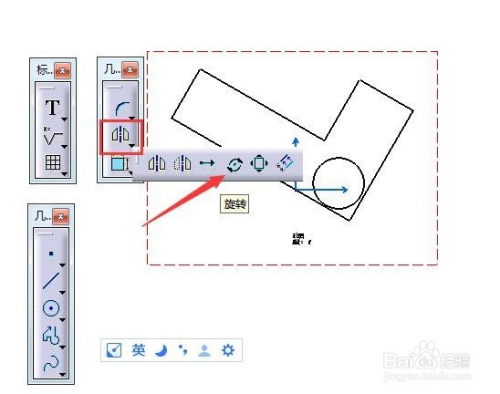

此时逗留在制图模块，将东西栏一项一项拖出，可以找到图示对称图标，点击小三角睁开后，此中有扭转，利用此东西，即可对已确认的图形，进行肆意扭转。
- 6

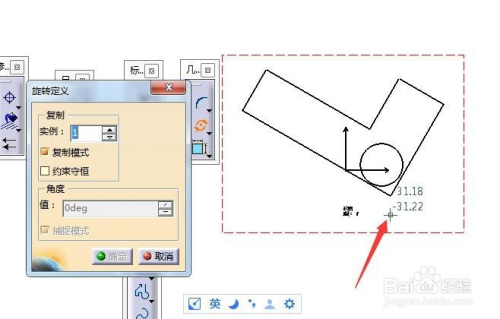

点击扭转东西后，先如图1，箭头处图标一样，点选一个位置，确定基点，如不确定，可看到扭转界面，良多选项呈灰色。接着如图2，继续点一点，确定出线，如许才可确定出扭转基准。
- 7

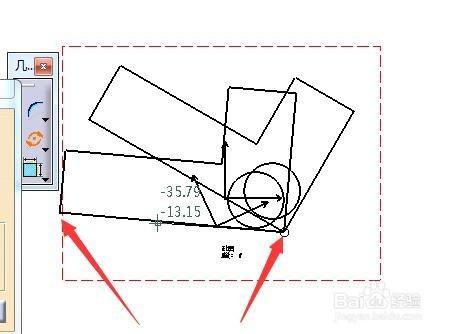

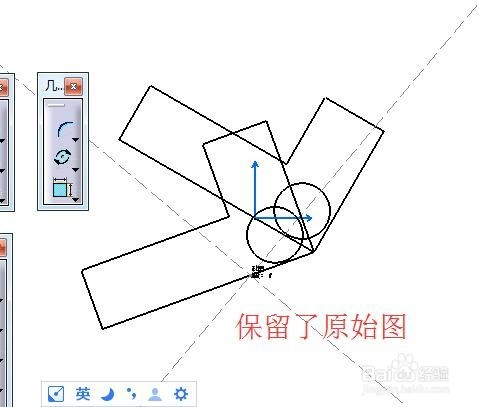

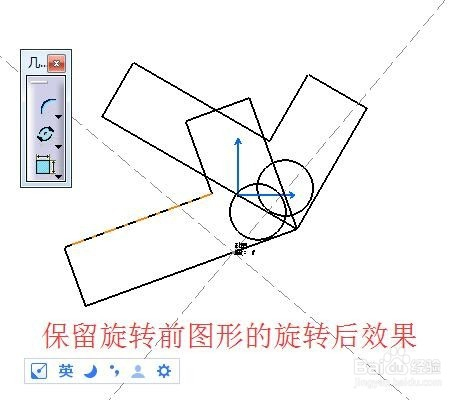

接着发现移动鼠标，图形即会扭转，且设置窗中，角度不竭转变，可以经由过程鼠标移动，达到所需角度后，点鼠标设置第三点，完当作扭转；也可在设置框中，设置角度后，确定即可。需注重，设置框中有，复制项，如只是扭转，需打消此勾选，不然如图2，保留以前图形。
注重事项
- 最好打消复制项勾选，要不以前的图也会留着，没有达到扭转结果。
