matlab如何进行根轨迹分析

在matlab中按照传递函数，进行根轨迹阐发

工具/原料

• 笔记本电脑
• MATLAB R2016a

方式/步骤

1. 1

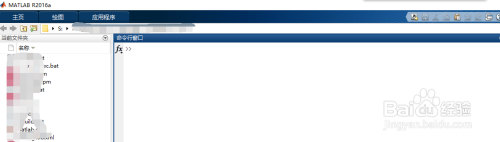

   首先打开matlab软件，如图所示：


2. 2

   建立一个本身需要利用的数学模子，如图所示：


3. 3

   按照传递函数，绘制根轨迹图，如图所示：


4. 4

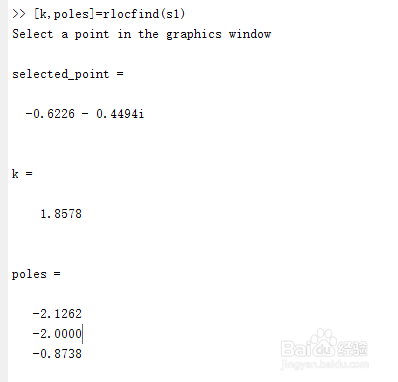

   获得根轨迹图，操纵rlocfind函数计较用户选定点的增益和其它闭环顶点，如图所示：


5. 5

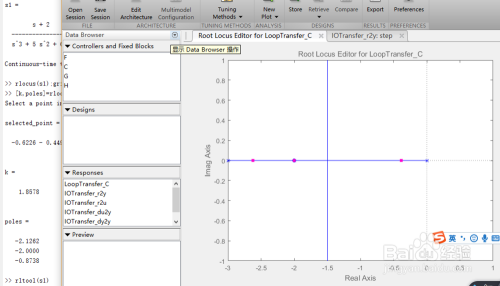

   进行根轨迹阐发，如图所示：


6. 6

   在根轨迹阐发东西界面查看它的bode图，如图所示：



注重事项

• 在绘制根轨迹线后经由过程图形游标可以查看其它的相关参数
• 根轨迹阐发东西可以查看其它的各类阐发
