结构化网格中各种类型的Block创建攻略

在ICEM软件中采纳布局化网格，能很好的为数值模拟计较节约必然的时候。可是要对有点复杂的模子进行布局化网格，你就必需要把握各类类型的Block建立方式。下面小编将亲自为你们总结ICEM中的各类类型的Block建立方式。小编做了Block操练素材，可在注重事项中自行下载操练。请务必把tin文件复制到桌面，然后再打开！

工具/原料

ICEM CFD 15.0

Block建立筹办

1
本次总结分为两个部门，一个部门为二维的正方形，另一个为三维的正方体。双击桌面的tin文件打开。在界面中依次点击“Bloking”>“Create Block”>“Apply"。进行整个块的建立。接下讲解的方式本家儿要用到Blocking栏中的Split Block里的Ogrid block中的功能，如图。本家儿要用来选择体，面，边。

二维的正方形

1

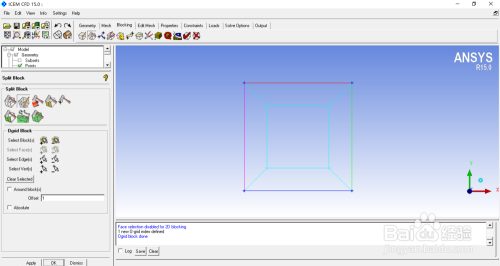

O-Block:经由过程select block的加号鼠标选择中心的阿谁面，然后点击Apply。如许就当作功的建立的了O-Block。如图。
2

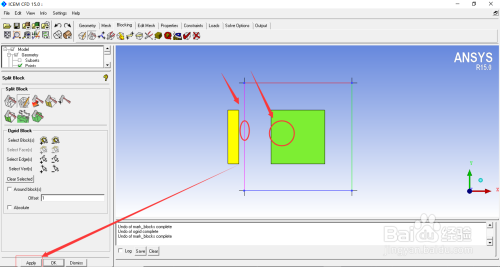

C-Block:经由过程select block的加号鼠标选择中心的阿谁面，然后经由过程select Edge的加号鼠标选择粉红色的边。再点击Apply。如许就当作功的建立的了C-Block。如图。
3

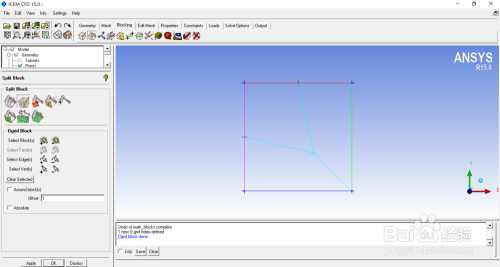

Y-Block：经由过程select block的加号鼠标选择中心的阿谁面，然后经由过程select Edge的加号鼠标选择粉红色的边和红色的阿谁边。再点击Apply。如许就当作功的建立的了Y-Block。如图。
4
三均分Block：经由过程select block的加号鼠标选择中心的阿谁面，然后经由过程select Edge的加号鼠标选择粉红色的边和绿色的阿谁边。再点击Apply。如许就当作功三均分Block了。如图。
5

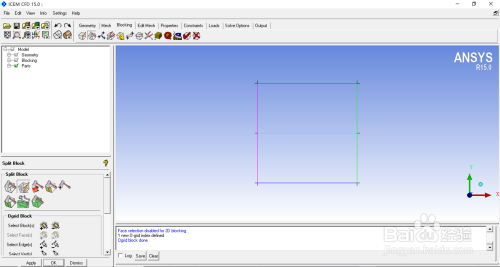

二均分Block：经由过程select block的加号鼠标选择中心的阿谁面，然后经由过程select Edge的加号鼠标选择粉红色的边、绿色的边和红色的边。再点击Apply。如许就当作功二均分Block了。如图。

三维的正方体

1

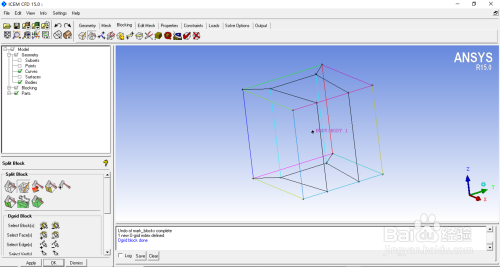

O-Block类型1：经由过程select block的加号鼠标选择中心的阿谁实体，然后点击Apply。如许就当作功的建立的了O-Block。如图。
2

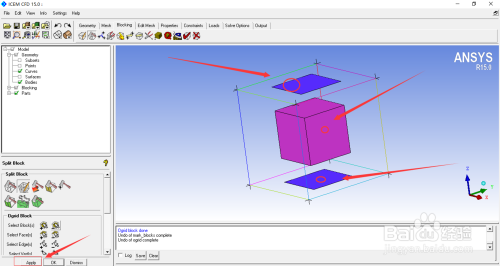

O-Block类型2：经由过程select block的加号鼠标选择中心的阿谁实体，然后经由过程select Face的加号鼠标选择两个相对的面。再点击Apply。如许就当作功的建立的了O-Block。如图。
3

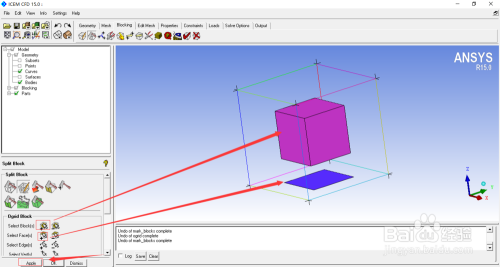

C-Block类型1：经由过程select block的加号鼠标选择中心的阿谁实体，然后经由过程select Face的加号鼠标选择肆意一个的面。再点击Apply。如许就当作功的建立的了C-Block。如图。
4
C-Block类型2：经由过程select block的加号鼠标选择中心的阿谁实体，然后经由过程select Face的加号鼠标选择相邻的三个面。再点击Apply。如许就当作功的建立的了C-Block。如图。
5

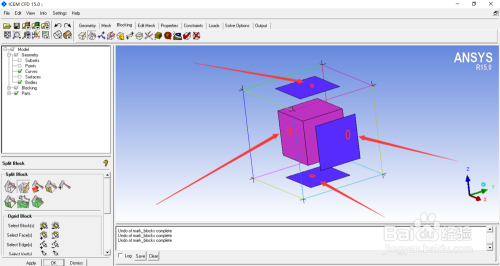

C-Block类型3：经由过程select block的加号鼠标选择中心的阿谁实体，然后经由过程select Face的加号鼠标选择相对的两个面和剩下的肆意一个面。再点击Apply。如许就当作功的建立的了C-Block。如图。
6
L-Block：经由过程select block的加号鼠标选择中心的阿谁实体，然后经由过程select Face的加号鼠标选择相邻的两个面。再点击Apply。如许就当作功的建立的了L-Block。如图。
7
Y-Block：经由过程select block的加号鼠标选择中心的阿谁实体，然后经由过程select Face的加号鼠标选择如图所示的四个面。再点击Apply。如许就当作功的建立的了L-Block。如图。
