如何用SolidWorks画螺旋叶片

螺旋叶片良多处所都需要画，这里教给大师最根基的画法。

方式/步骤

1. 1

   打开SolidWorks软件并新建零件图。


2. 2

   选择一个面，如上视图面。建立草图，画一个圆，直径定为80mm。


3. 3

   点击箭头处曲线指令，睁开的两个选项中选择“螺旋线\涡状线“，选择好螺距和圈数，生当作螺旋线。


4. 4

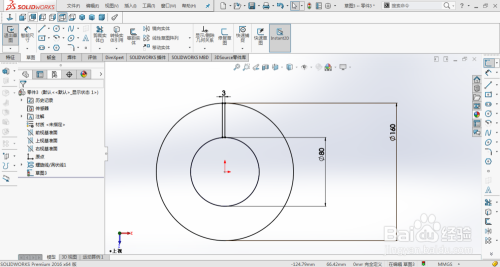

   下一步，继续在上视基准面上建立草图。画一个年夜圆（160mm）和一个小圆（80mm）。


5. 5

   在大小圆之间画出“扇叶”，然后清晰失落多余的线条，只保留“扇叶”。


6. 6

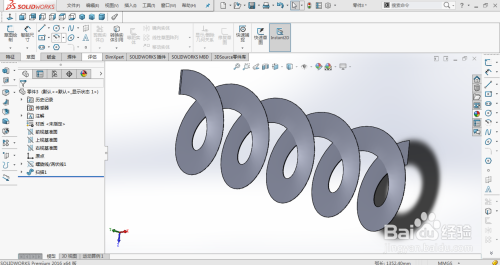

   接下来利用扫描指令。轮廓选择“扇叶”草图，路径选择螺旋线。这时辰就会呈现预览结果了。然后点击确认就可画出螺旋叶了！
