DXP布线规则里设定电源和接地线宽怎么设置

    DXP是国内主要的PCB布线东西，下面小编教大师怎么操纵法则设置电源和接地线的法则，供大师参考！

工具/原料

• protel

方式/步骤

1. 1

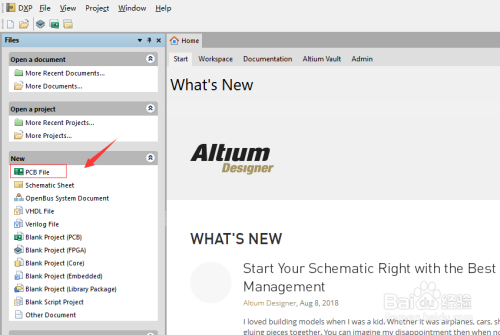

   小编以AD16为例，全程演示操作方式，点击new pcb file进入pcb情况，如下图所示


2. 2

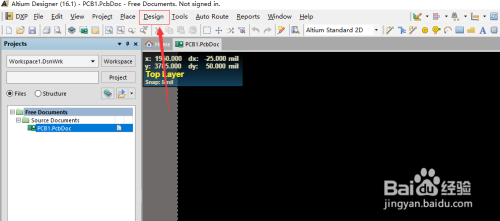

   在pcb情况下点击design，如下图所示


3. 3

   接着点击design下面的rules，如下图所示


4. 4

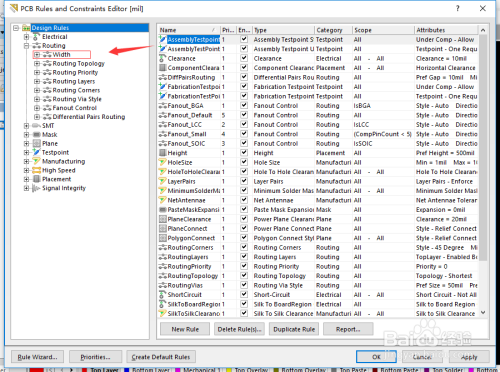

   接着在rules面板左侧点击打开routing，如下图所示


5. 5

   在routing中打开width选项卡，如下图所示


6. 6

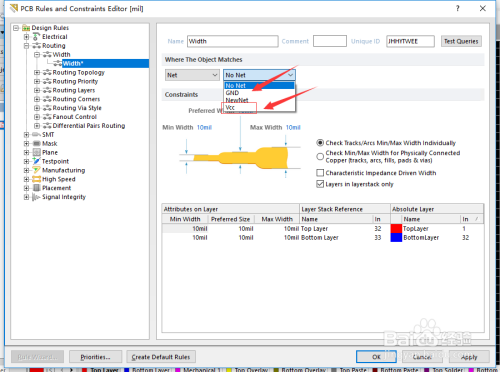

   接着在后面选择你的电源和地的net，如下图所示

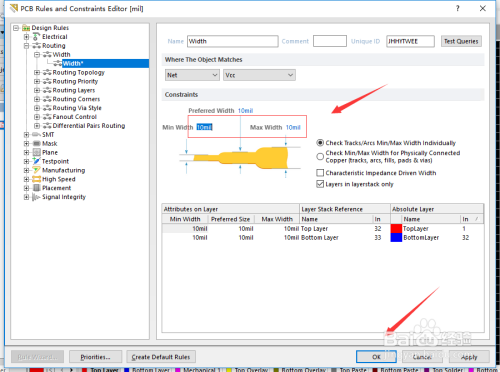

7. 7选中后依次可以设置电源和地的最小和最年夜宽度了，然后点击apply如下图所示
