如何用PROE绘制零件图

PROE在机械零件设计中，有着很壮大的功能，下面用它来绘制如下的一个零件图形。

工具/原料

• PROE4.0
• 电脑

方式/步骤

1. 1

   打开PROE软件，并新建零件，选择绘制单元为mm


2. 2

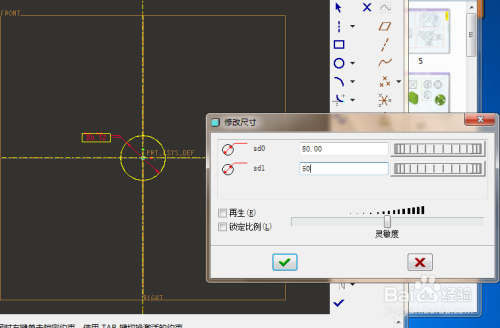

   点击草绘平面，绘制两个齐心圆，并点窜圆的直径


3. 3

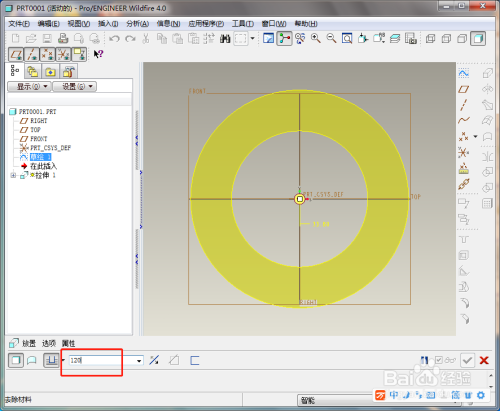

   利用拉伸东西将绘制的两个齐心圆拉伸当作为实体，并输入拉伸距离


4. 4

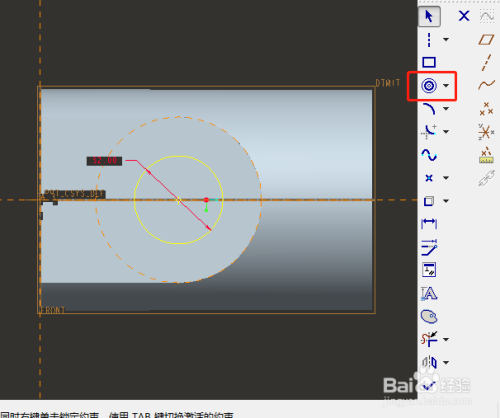

   以right平面为基准，偏移120新建基准平面，并以此基准面作草绘平面，绘制图形


5. 5

   将草绘好的平面拉伸至前面完当作的柱体外侧面，


6. 6

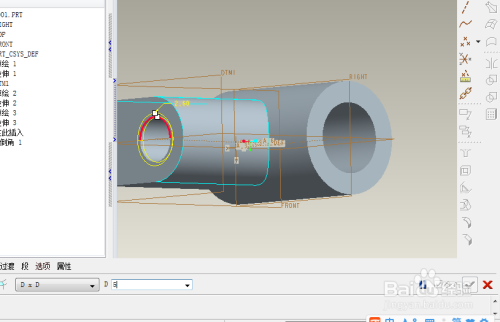

   再以适才的草绘平面为基准，以切除材料的形式绘制孔位


7. 7

   对零件进行倒角与倒圆角，获得最后的零件图
