怎样测手机充电器正负极

简单领会下手机充电器里面四排线的寄义后，用万用表就可以测出正负极。

工具/原料

• 手机充电器，万用表

方式/步骤

1. 1

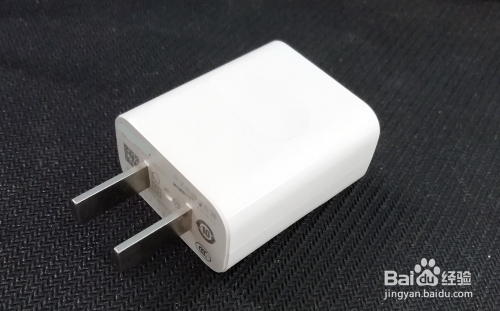

   先查看手机充电器输出电压。

   国内手机充电器都是输入220V交流电压，然后输出一个直流稳压，充电器上面城市标明输入输出电压电流。

   本例充电器的输出电压是直流5V。


2. 2

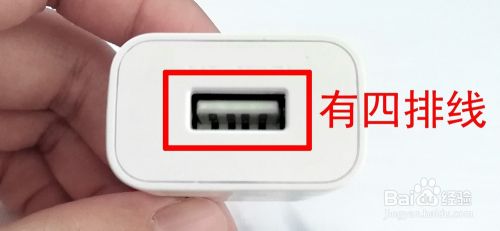

   充电器里面四排线的寄义。

   这四排线的寄义一般都是固定的：两头的排线代表电源正负极，中心两排线代表数据传输。


3. 3

   调节万用表。

   万用表上面有交流电压档，直流电压档，这里很较着需要将旋钮调到直流电压档，即DC档，如下图所示。


4. 4

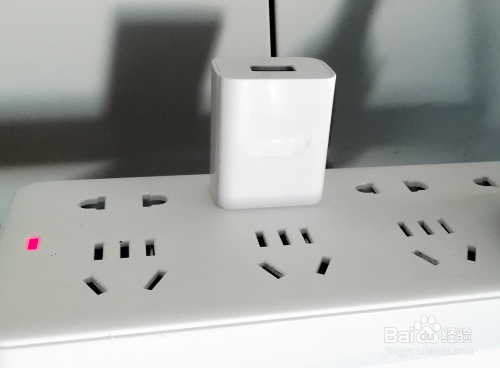

   给充电器通电。

   将手机充电器插在带电插排上，有输入值才有输出值嘛，这一步可万万不克不及疏忽了。


5. 5

   用万用表测正负极。

   将万用表的红表笔与黑表笔放在充电器两头的排线上，这里先将红表笔放在右端排线上。

   注重，不要让两个表笔接触到充电器内壁的金属，以免万用表短路测不出电压值。

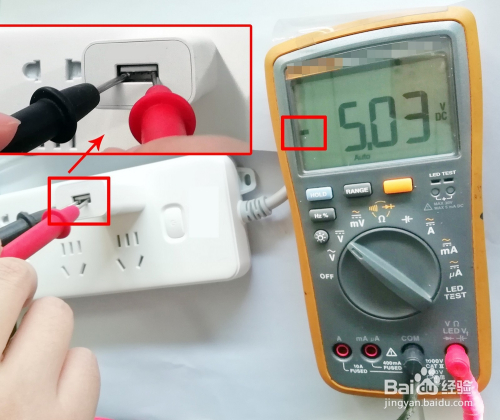

   可以看到，测得的直流电压值是-5.03V，申明右端是电源负极。


6. 6

   用万用表测正负极。

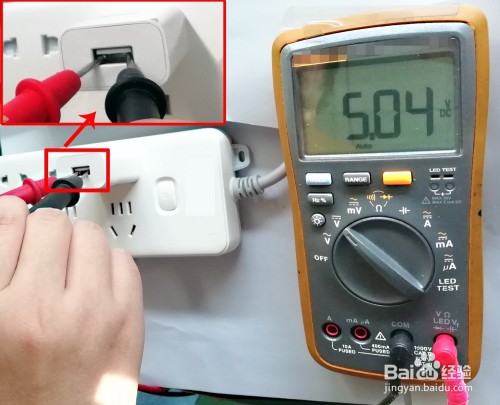

   更调红黑两个表笔挨次，此刻将红表笔放在左端排线上，可以看到测的直流电压值是5.04V，是正值，申明左端排线是电源正极，右端是电源负极。

   本身可以在正极做个标识表记标帜以免健忘。

   经由过程万用表，手机充电器的正负极就被区分出来了。
