利用abaqus/CAE软件成立内部螺纹模子
工具/原料
- 电脑
- abaqus/CAE
方式/步骤
- 1
方针：利用abaqus/CAE成立内螺纹模子，本例螺纹螺距为3，内圆半径为20，外圆半径21.63，螺纹圈数为10圈
- 2
画螺纹牙型截面图
打开abaqus/CAE，利用part模块中的creat part部件，成立3D的可变形实体，type选择为revolution（扭转），点击continue
在草图中画出螺纹牙型的截面图，本例螺纹牙型为梯形，内圆半径为20，外圆半径21.63（即梯形下底离中轴线距离20，上底离中轴线21.63）
- 3
成立螺纹线实体

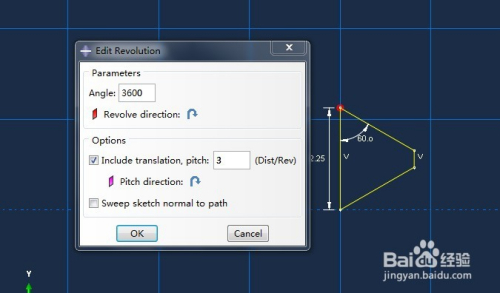

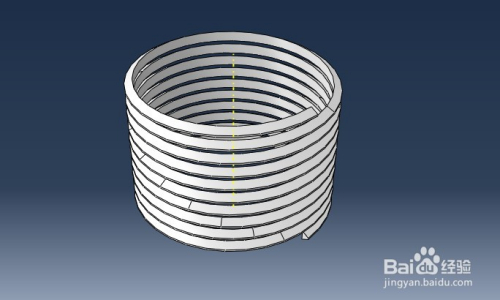

画好螺纹牙型截面图之后，点击鼠标中键进入实体参数设置，在弹出的窗口中输入扭转的角度为3600（十圈），include translation pitch设为3（螺距为3），点击ok，经由过程将牙型截面扭转获得螺纹线实体
- 4
建立螺孔实体
利用part模块中的creat part部件，成立3D的solid实体模子，type选择为extrusion（拉伸），点击continue

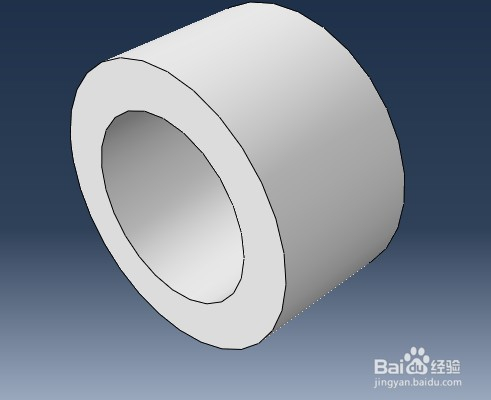

在草图中画出螺孔截面，内圆半径21.63，外圆半径30，点击鼠标中心进入参数设置，设置拉伸深度为33，点击ok，获得螺孔实体
- 5
装配部件实例

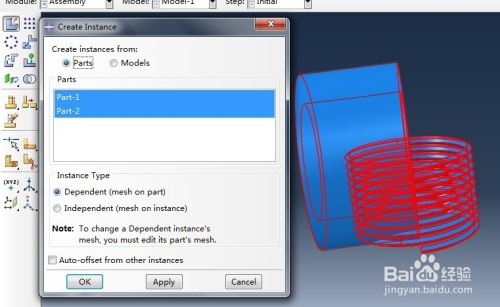

将成立好的螺纹实体与螺孔实体装配到一个部件实例上，利用assembly模块中的creat instance，在弹出的窗口中同时选中part1和part2，将两个实体装配到一个部件实例上

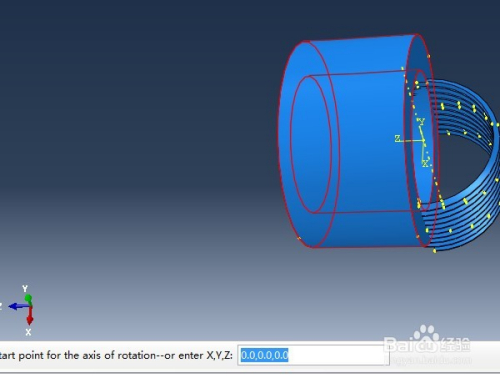

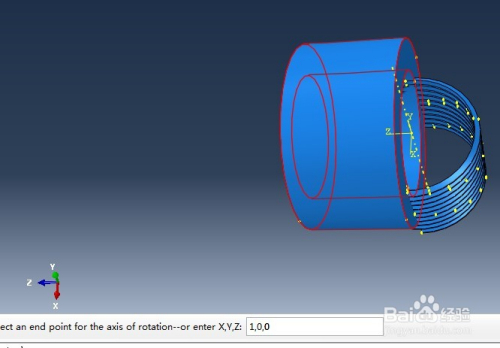

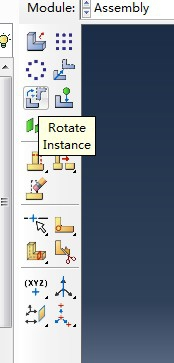

将螺孔扭转90度，利用东西栏中的rotate instance东西，点击需要扭转的螺孔，然后输入扭转轴X轴的肇端坐标（0,0,0），终坐标（1,0,0），扭转角度填写90，点击鼠标中键，完当作装配
- 6
操纵螺纹切割螺孔获得内螺纹模子
上步只是将两个实例重合在了一路，并没有的到内螺纹，接下来将操纵螺纹实体切割螺孔实体，获得内螺纹

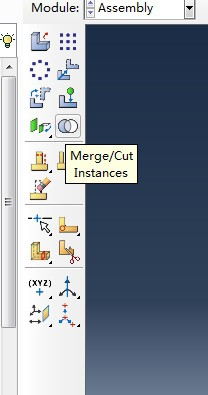

利用merge/cut instance东西，设置参数，operation（操作）为cut，option为delete，点击continue

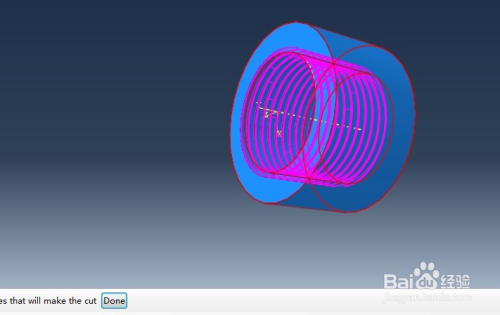

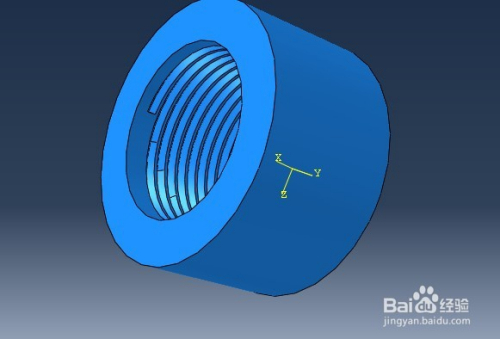

先选择被切割的实体螺孔，再选择切割体螺纹线，点击鼠标中键，完当作切割，获得我们想要的内螺纹模子
注重事项
- 画梯形牙型截面时，必然要画在中轴线两侧，不克不及画在中轴线上
- 利用切割东西时，参数必然不克不及设置有误
