Altium designer如何测量直线距离

Altium designer测量直线距离可以经由过程距离东西dimension然后选择linear进行测量。下面介绍Altium designer测量直线距离具体的操作步调：

工具/原料

• 1、Altium designer
• 2、dimension

方式/步骤

1. 1

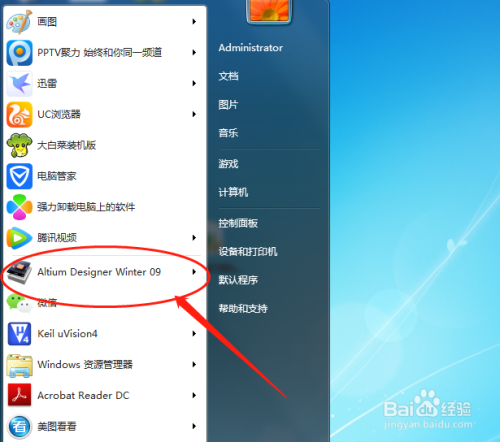

   打开Altium designer软件进入编纂界面


2. 2

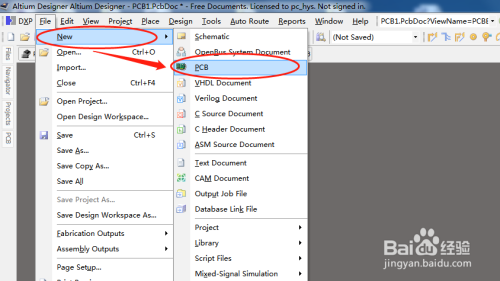

   在电脑上新建一个PCB文件


3. 3

   进入PCB编纂界面


4. 4

   这里放置一个矩形进行测量演示操作


5. 5

   点击上面东西栏，选择“place”>“dimension”


6. 6

   然后选择“linear”点击即可


7. 7

   然后点击需要测量的位置即可，可以按空格键切换直线的偏向



注重事项

• 1、横标的目的和纵标的目的的距离可以经由过程空格键来切换
• 2、可以选择分歧的布线层显示距离的信息
