使用阿尔泰USB3106采集卡和Labviiew无缝连接

阿尔泰新做的PCIe\USB总线的数据采集卡。在和Labview软件一路用，怎么链接，怎么看函数申明，怎么测试，在这里我们做个简单的申明

工具/原料

Labview软件
阿尔泰USB3106采集卡
A37D接线端子板

方式/步骤

1
首先电脑中要安装Labview软件。USB线毗连USB3106卡和电脑，采集卡用A37D和示波器毗连。
2
首先，驱动安装完当作后，桌面形当作“DAQ办理设置装备摆设东西”快捷体例，简称DMC，该软件东西可对当前机箱中的ART设备进行办理。
3

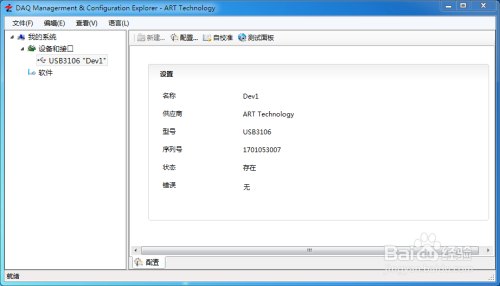

办理软件的利用：双击上图中快捷体例，打开，如下图所示。在DAQ办理设置装备摆设东西中查看设备是否正常，如正常设备中的产物型号无错误符号，若有错误符号请手动更新驱动
4
左侧，会显示当前机箱中的ART设备，右侧本家儿页显示ART根基信息和板卡地点机箱设置装备摆设属性；选中DMC中的ART设备，右侧显示当前设备设置装备摆设信息，校准操作和测试面板，如下图所示：
5
点击“设置装备摆设”菜单，能呈现对5V输出以及DIO口状况的设置装备摆设界面，见下图：可以对板卡上的5V Output管脚，是否输出以及上电是否输出，进行设置装备摆设；同样也可以对所有的DIO口，进行上电状况的设置装备摆设。（此次以USB3106为例，其他板卡以对对应板卡功能为准）
6
测试面板，囊括了当前板卡的所有功能，可进行参数设置装备摆设，进行响应的功能测量，便利客户测试和熟悉板卡；如下图,以USB3106为例，测试面板包罗模拟采集、模拟输出、DIO和计数器功能，做到了板卡功能一目了然，而且可帮忙客户进行简单的测量工作。

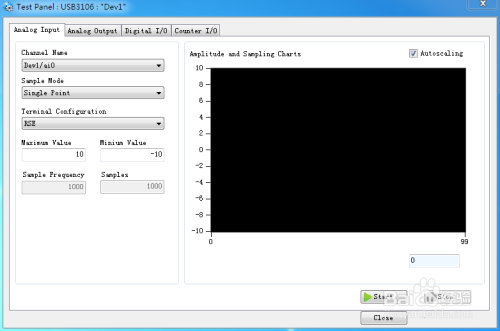

模拟采集，如图所示：界面自顺应板卡IO通道资本，采样模式持续、有限、单点可配，接处所式单端、非参考单端、差分可配；量程最大值、最小值以V值为单元，可按照现实测量旌旗灯号调整；可设置板卡采样频率以及每通道采样点数。右侧图形体例显示，可设置是否使能主动进行图像缩放，而且及时数显最后一个采样点的幅值。
7
模拟输出，可以选择输出直流电压仍是交流正弦波旌旗灯号，在正弦波输出时，默认的旌旗灯号周期点数为1000，所以可经由过程设置装备摆设采样频率，来改变输出旌旗灯号的频率(采样频率/1000=旌旗灯号频率)。
8

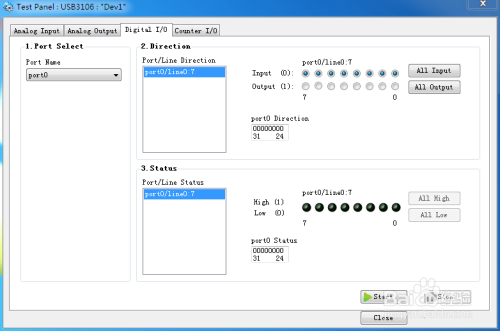

DIO功能，以Port为一组，每组中有若干通道，通道输入输出偏向，单通道可配，若设置为DO功能，输出凹凸状况可配；见图
9
计数器功能
10
以上简单测试后，证实采集卡功能正常，下面讲解Labview的测试以及例子介绍，阿尔泰USB3106系列产物和Labview无缝毗连申明。
11
开辟例程：开辟例程默认在C:\Program Files\ART Technology\DAQ路径下。
该路径下，Docs文件夹中有该系列软件开辟的API函数介绍仿单；
Include中，有二次开辟用到的.h文件；
Samples中，有VC和LabVIEW的开辟例程；
例程供给了DAQ产物模拟采集模拟输出计数器数字量输入输出和同步所有的DEMO程序；而且在各功能内还进行了细分，如模拟采集功能中供给了持续采集、有限点采集、单点采集例程；同步功能中供给了多通道同步、多设备同步、多使命（如AI AO之间）同步等的例程为客户供给更周全的二次开辟指导；
在以上根本上，还供给了和LabVIEW兼容的API函数接口，在函数选板-用户库-ARTDAQ中，可找到如下图所示的函数接口：
12

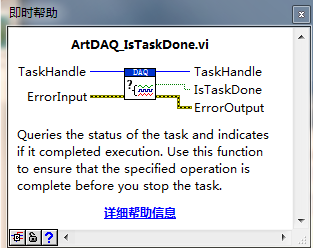

每一个接口，供给的申明信息和具体的帮忙文件，如下图所示：
13

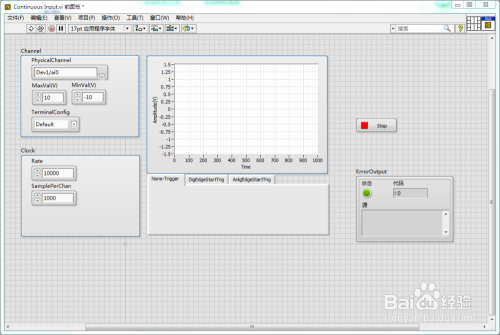

落实模块化的编程理念，便利2次开辟，例程如下所示
14
而且供给响应的错误调试信息和提醒，以未当作功毗连设备为例，错误提醒如下：
